Support alu type 101/121 « Corbeau », pour canalisation fonte et PVC
Un support mural en aluminium AS13 première fusion pour la pose horizontale des canalisations d'évacuation le long des parois. Il économise 75 % du temps de main-d'œuvre par rapport aux systèmes courants.

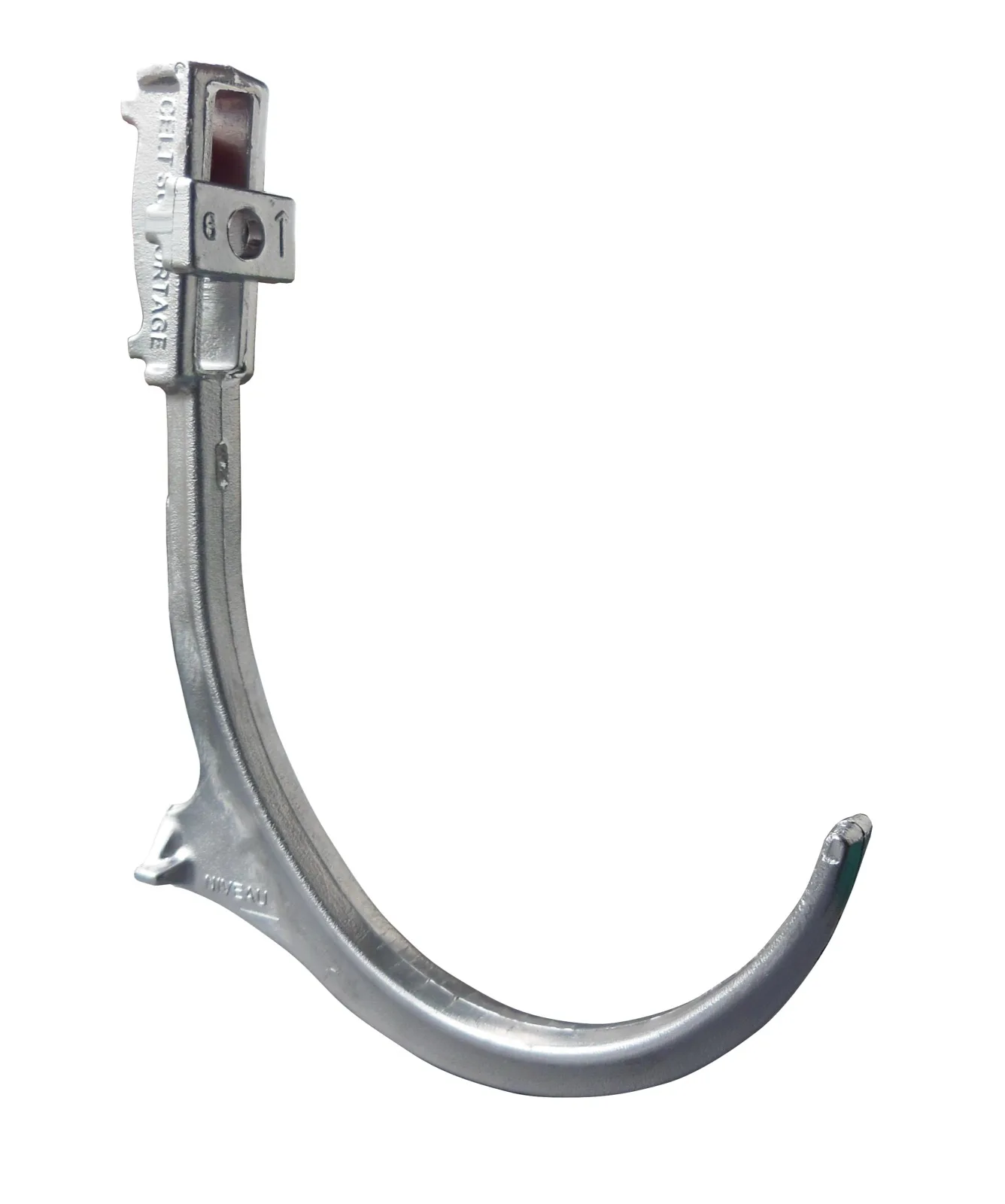

Support alu type 101 « Corbeau » nu, aluminium AS13 première fusion

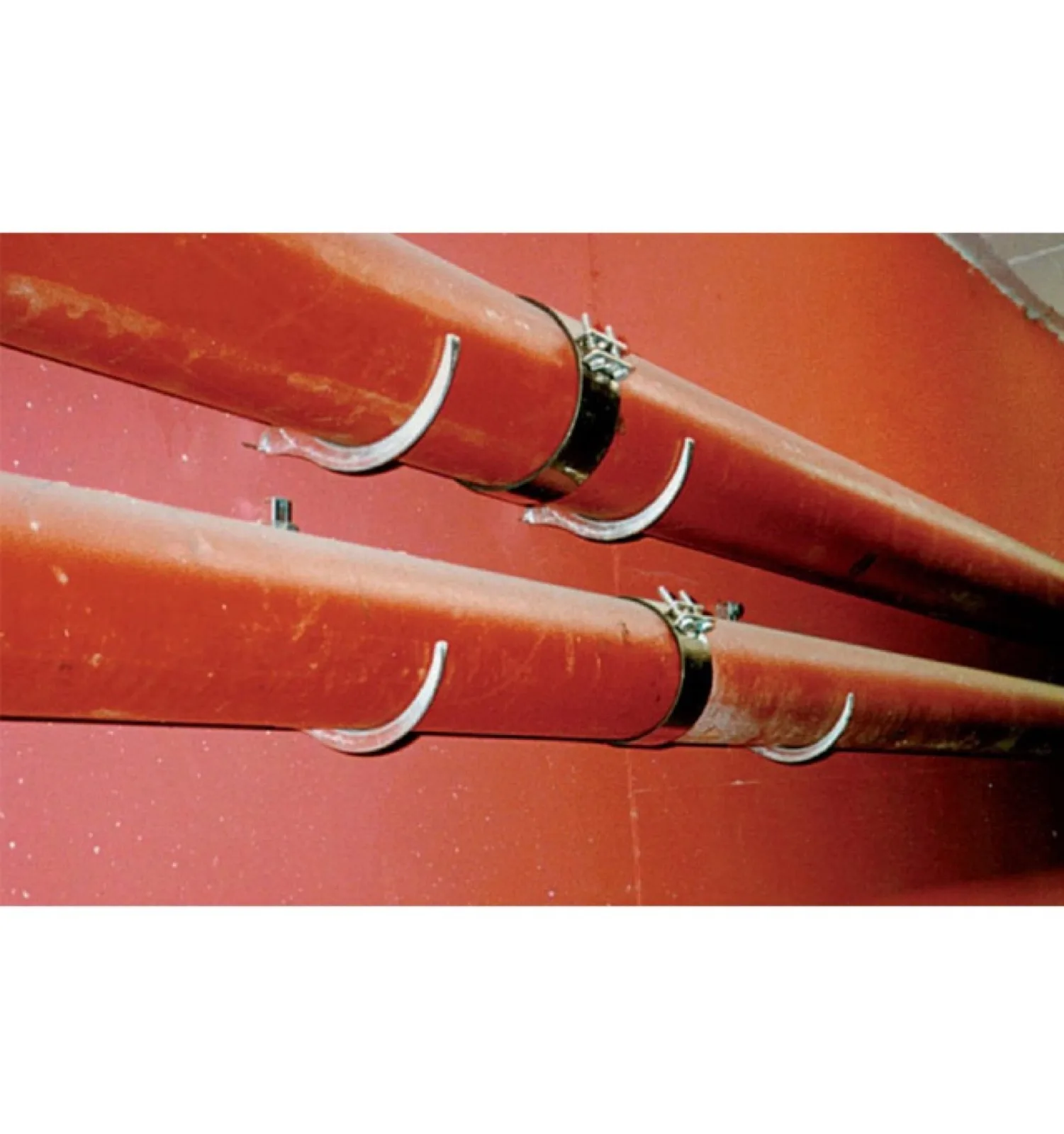

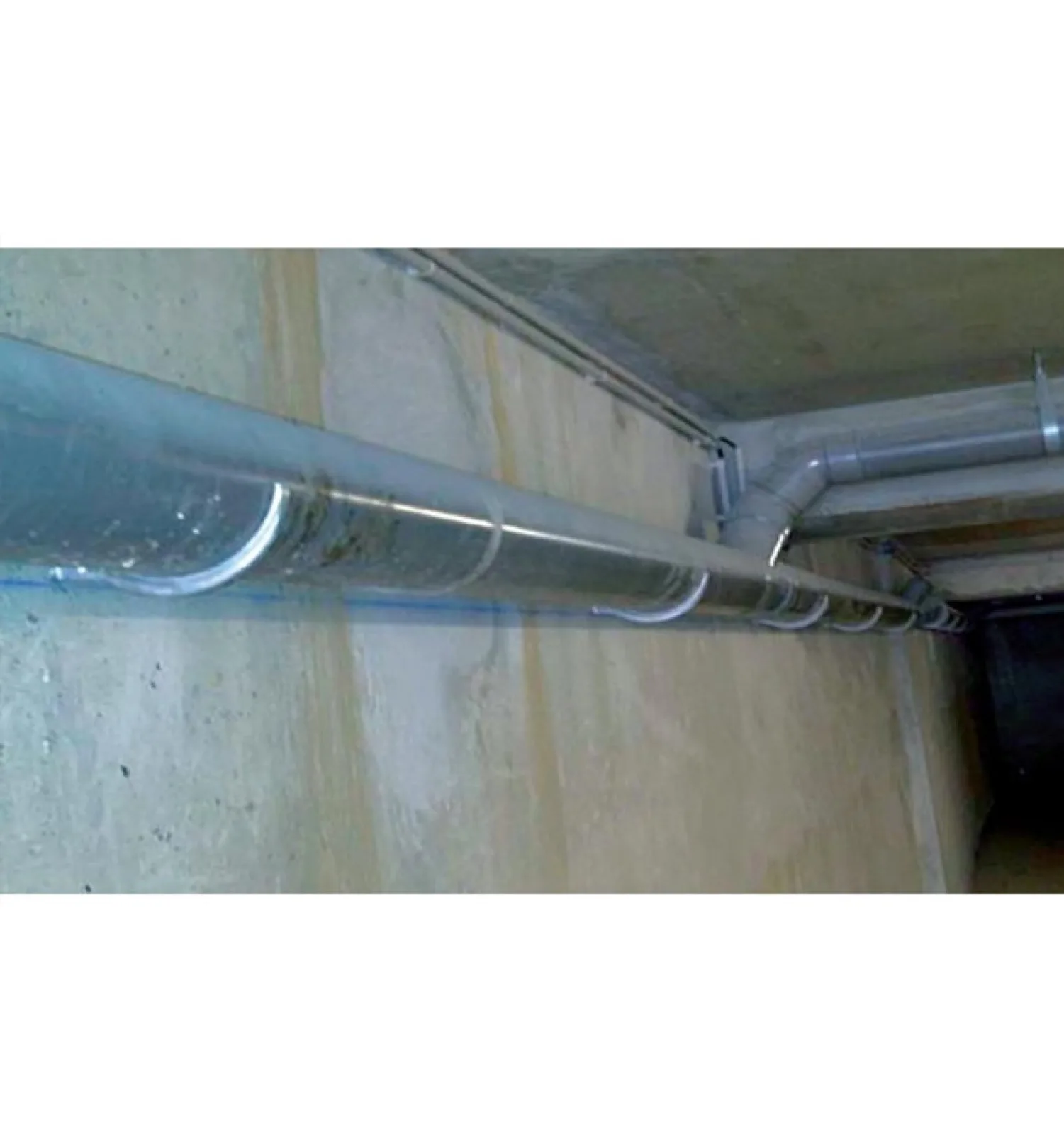

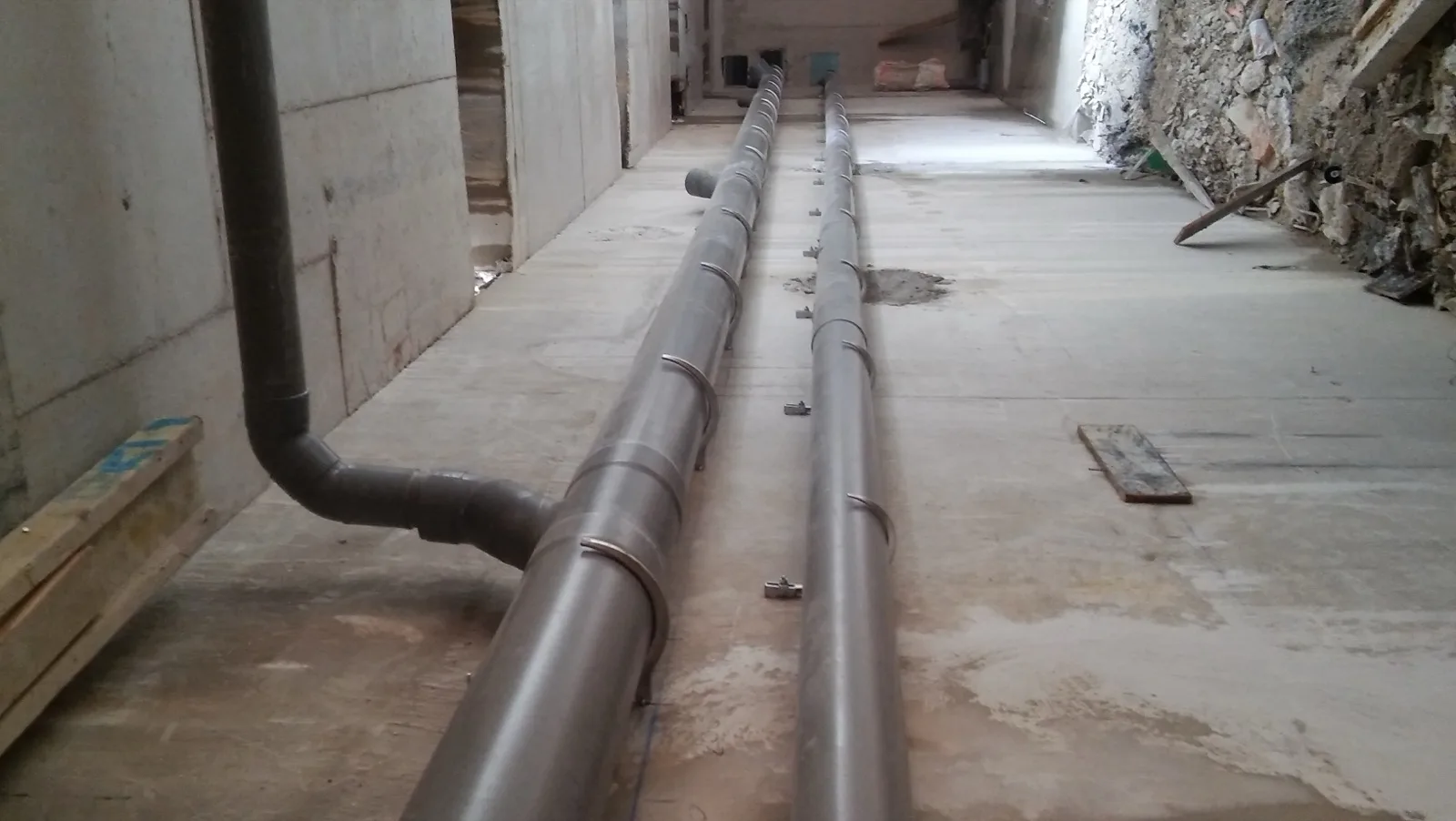

La pose horizontale des canalisations d'évacuation le long des parois
Le corbeau est un support mural destiné aux canalisations d'évacuation en fonte ou en PVC. Fixé par cheville ou goujon, il se pose en série après traçage du parcours des canalisations.
Conçu et fabriqué en France par Celt Supportage, il est coulé en aluminium AS13 de première fusion. Incorrodable, résistant et léger, il est conforme aux DTU 60.33 et 60.2.
- Économie de 75 % du temps de main-d'œuvre par rapport aux systèmes courants
- Aluminium AS13 première fusion, incorrodable, résistant et léger
- Pose par cheville ou goujon
- Pose en série après traçage du parcours des canalisations
- Réglage précis de la pente par plaquette coulissante intégrée
- Dépose du support sans enlever la canalisation, fixation accessible déportée
- Libre dilatation du tube PVC
- Version isolée type 121 avec caoutchouc EPDM 70 shores
- Conforme aux DTU 60.33 et 60.2
Deux versions, nu ou isolé, du DN 50/58 au DN 300/326
| Ø fonte DN/DE | Ø PVC | Référence | Conditionnement |
|---|---|---|---|
| 50/58 | 50 | 101 050 | 50 pièces |
| 75/83 | 63 et 80 | 101 075 | |
| 100/110 | 100 et 110 | 101 100 | 100 pièces |
| 125/135 | 125 | 101 125 | |
| 150/160 | 140 et 160 | 101 150 | |
| 200/210 | 200 | 101 200 | 50 pièces |
| 250/274 | 250 | 101 250 | 20 pièces |
| 300/326 | 315 | 101 300 | 10 pièces |
| 400/432 | 400 | 101 400 | unité |
| Ø fonte DN/DE | Ø PVC | Référence | Conditionnement |
|---|---|---|---|
| 50/58 | 50 | 121 050 | 10 pièces |
| 75/83 | 63 et 80 | 121 075 | |
| 100/110 | 100 et 110 | 121 100 | |
| 125/135 | 125 | 121 125 | |
| 150/160 | 140 et 160 | 121 150 | |
| 200/210 | 200 | 121 200 | |
| 250/274 | 250 | 121 250 | |
| 300/326 | 315 | 121 300 | |
| 400/432 | 400 | 121 400 | unité |
Astuce de pose. Pour brider la canalisation, inversez la fixation du support.
| Référence | B | C | Entraxe fixation E+D | Réglage F | Hauteur produit G | Ø fixation |
|---|---|---|---|---|---|---|
| 101 050 / 121 050 | 82 mm | 50 mm | 75 mm | Lumière + plaquette coulissante 50 mm | 120 mm | 8 mm |
| 101 075 / 121 075 | 107 mm | 62 mm | 95 mm | 142 mm | 8 mm | |
| 101 100 / 121 100 | 136 mm | 77 mm | 125 mm | 172 mm | 8 mm | |
| 101 125 / 121 125 | 164 mm | 90 mm | 147 mm | 200 mm | 8 mm | |
| 101 150 / 121 150 | 189 mm | 105 mm | 170 mm | 226 mm | 8 mm | |
| 101 200 / 121 200 | 259 mm | 140 mm | 230 mm | 292 mm | 12 mm | |
| 101 250 / 121 250 | 311 mm | 167 mm | 273 mm | 344 mm | 12 mm | |
| 101 300 / 121 300 | 353 mm | 188 mm | 317 mm | 384 mm | 12 mm | |
| 101 400 / 121 400 | Voir référence 201 400, page support et étrier | |||||
Valeurs données à titre indicatif.
La pose en 3 étapes

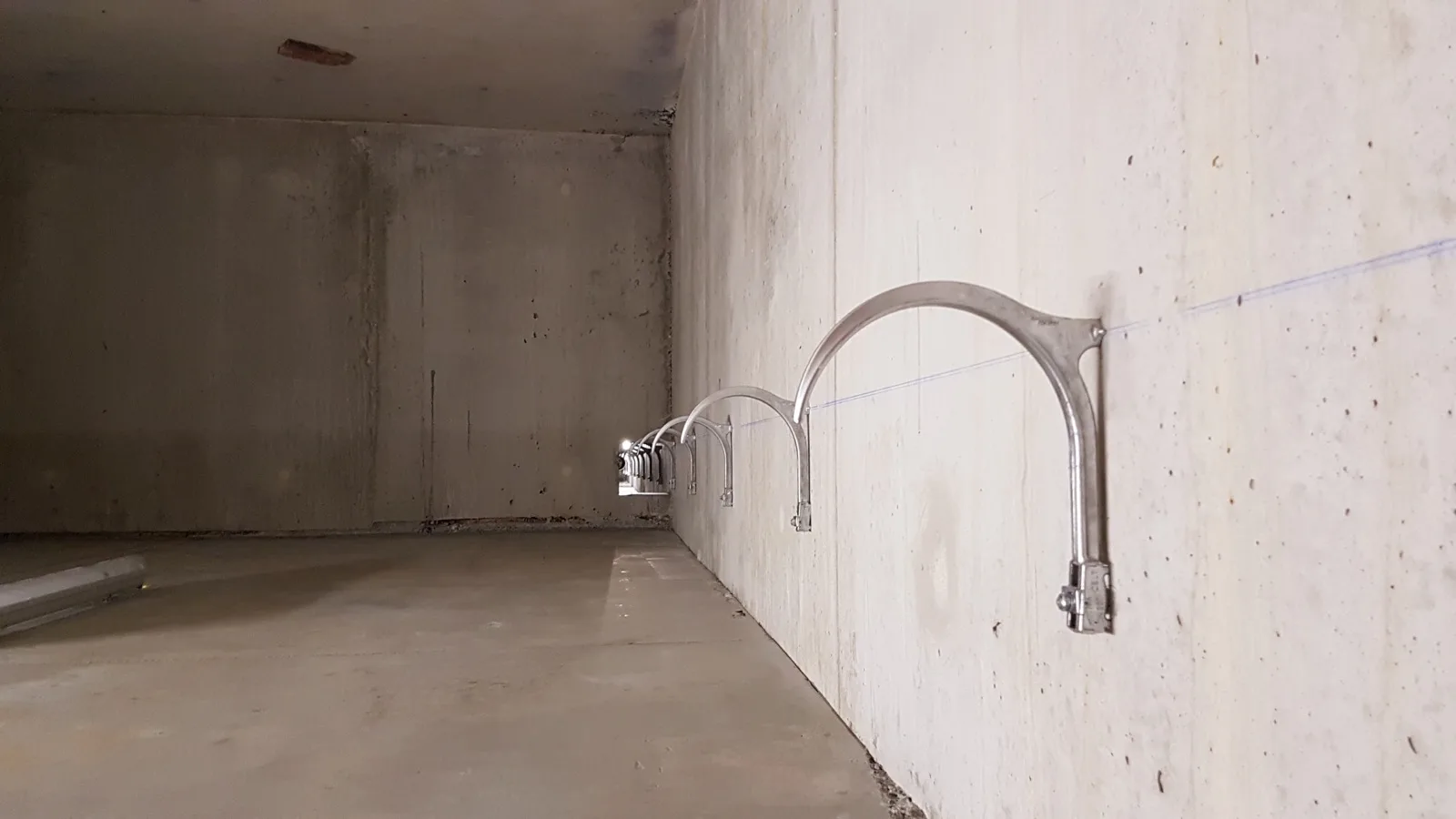

Installation du support
Le support se fixe à la paroi par cheville ou goujon, en série après traçage.
Réglage de la pente
La pente se règle sur le fil d'eau grâce à la plaquette coulissante.
Pose de la canalisation
La canalisation se pose sur les supports. Installation terminée.
Assez robuste pour porter un homme
Sur cette photo d'archive, un compagnon est assis sur un corbeau scellé dans le béton. Le support n'a pas bougé. L'aluminium AS13 première fusion équipe les chantiers français depuis 1972.
