Collier de suspension « Poire » 401/421, pour canalisation fonte et PVC
Le collier poire suspend sous plafond les canalisations horizontales d'évacuation, en fonte comme en PVC. Accroché sur tige filetée, il se pose en série et économise 40 % du temps de main-d'œuvre.

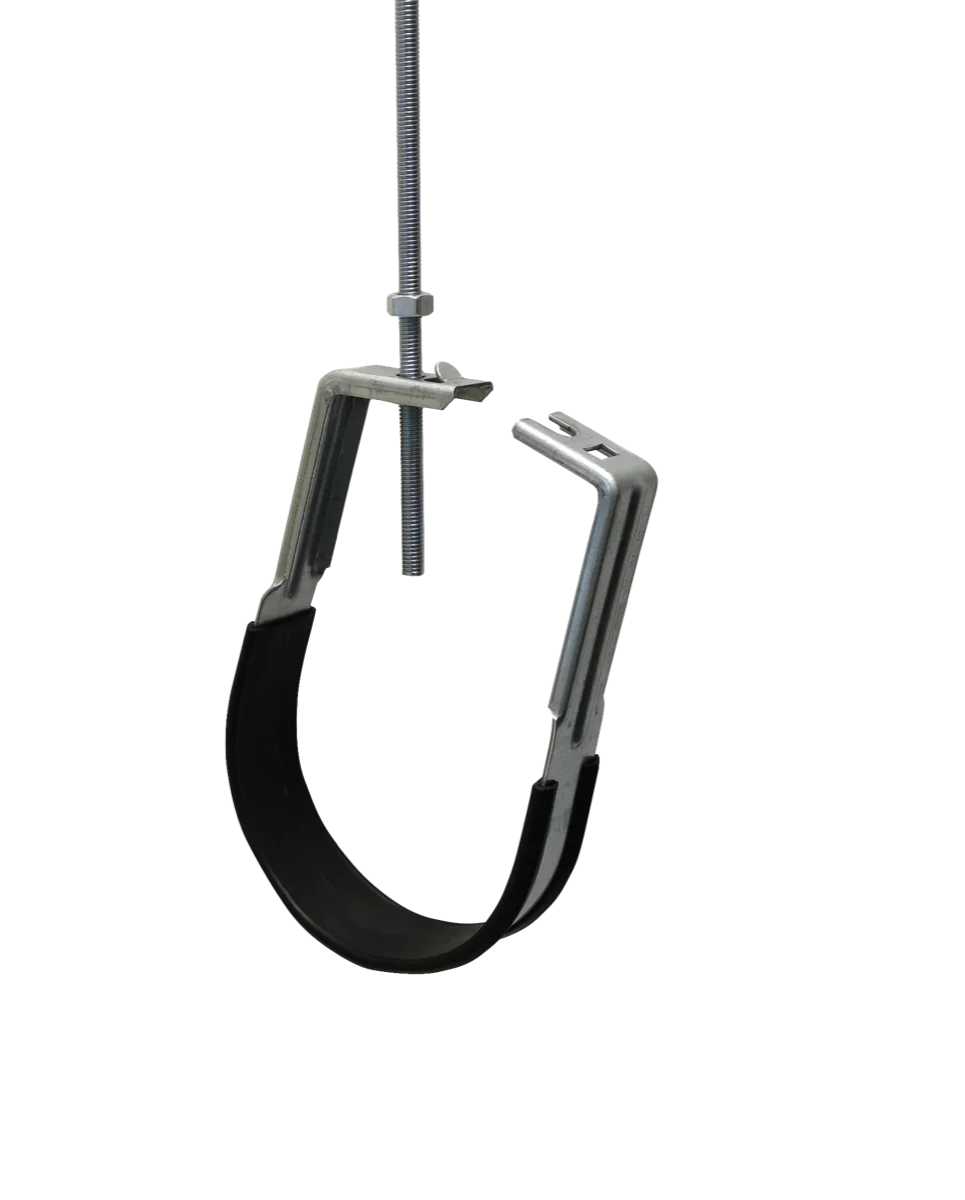

Collier de suspension type 401 « Poire » nu, acier galvanisé Z275
La suspension sous plafond des canalisations fonte et PVC

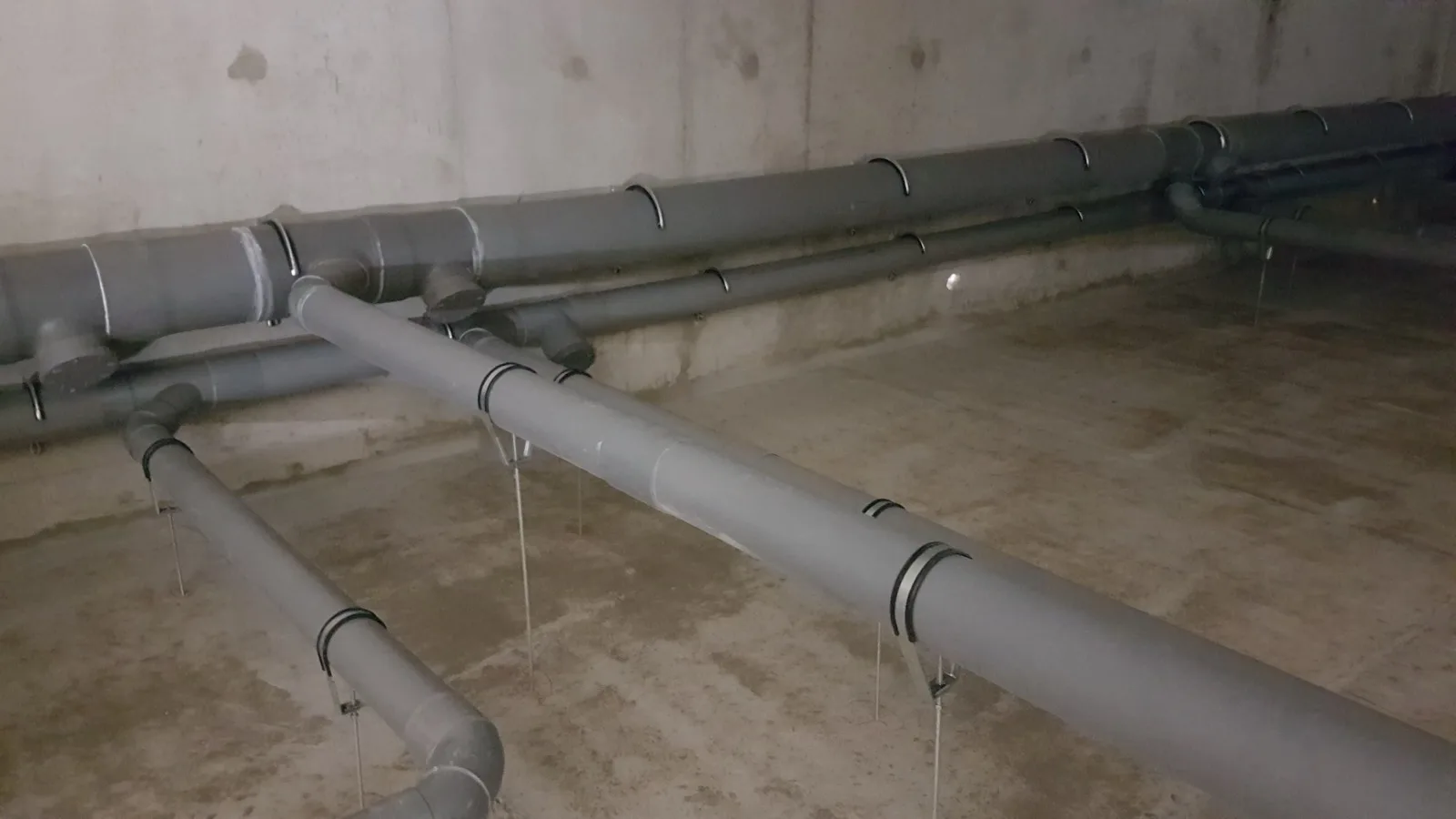

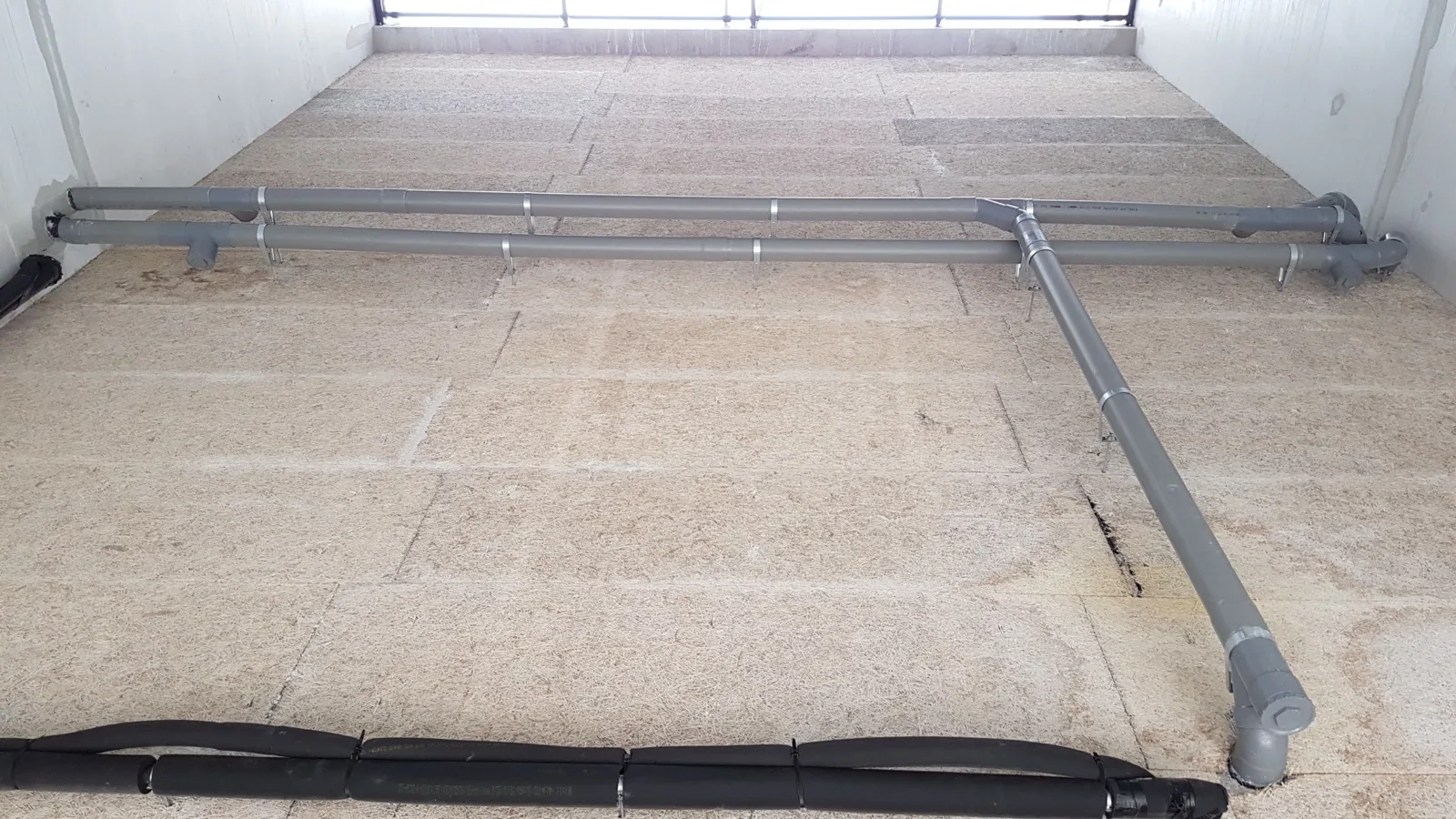

Le collier « Poire » suspend les canalisations horizontales d'évacuation posées sous plafond, en fonte comme en PVC. Le type 401 est la version nue en acier galvanisé. Le type 421 reçoit un isolant EPDM 70 shores pour les poses isophoniques.

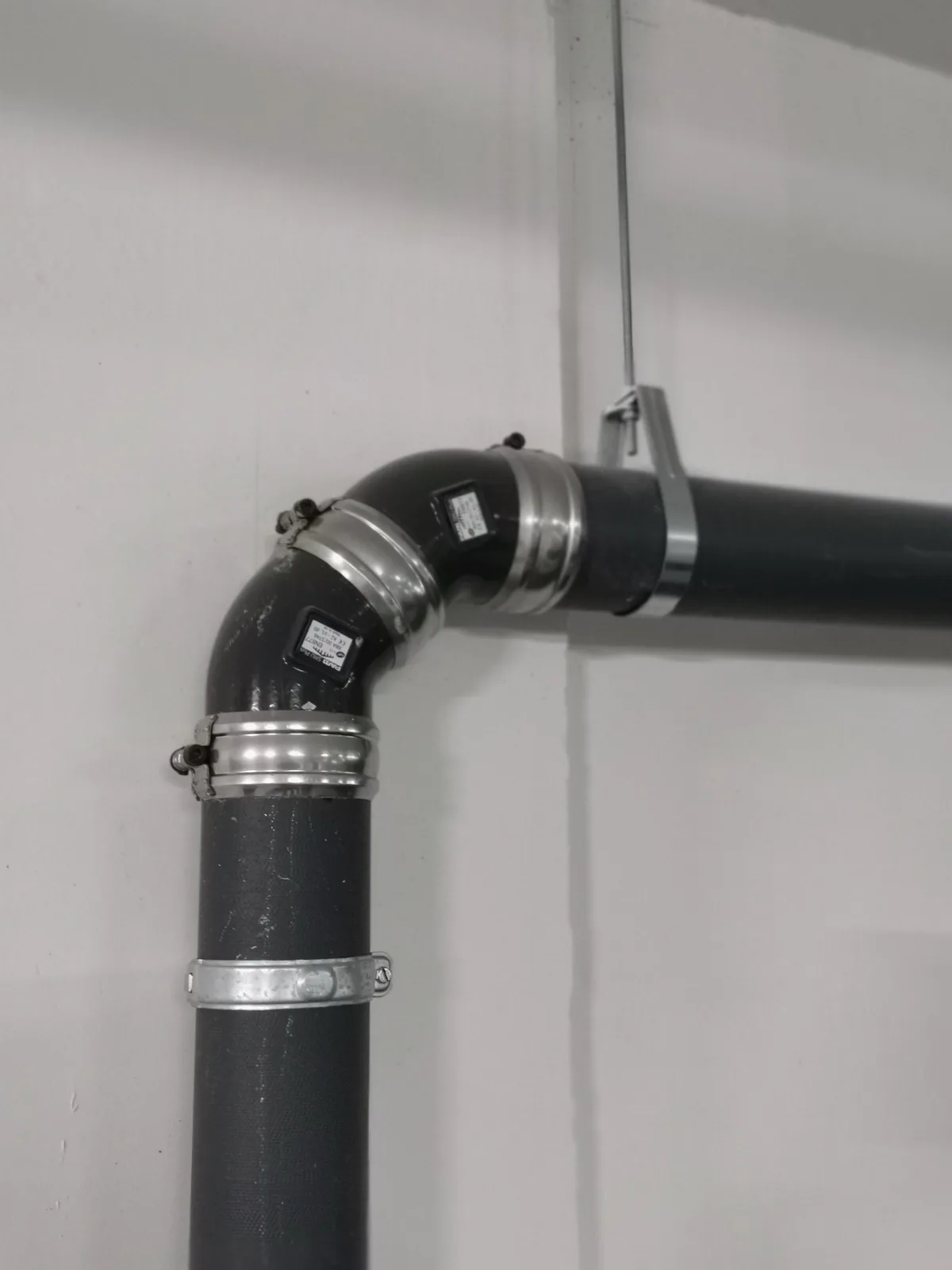

Accroché sur une tige filetée fixée par cheville, le collier se clipse autour du tube et se verrouille avec l'écrou supérieur. Son système d'accrochage par lumière et ergot autorise la préfabrication au sol des canalisations, puis la pose en série après traçage. Il est conforme aux DTU 60.33 et 60.2.
- Canalisations horizontales fonte ou PVC posées sous plafond
- Pose rapide par cheville et tige filetée
- Pose en série après traçage du parcours des canalisations
- Système d'accrochage (lumière + ergot) permettant la préfabrication au sol des canalisations
- Réglage précis facilité par l'espace disponible entre la génératrice supérieure de la canalisation et le système de fixation
- Économie de 40 % du temps de main-d'œuvre par rapport aux systèmes courants
- Fabriqué en acier galvanisé « Z275 »
- Libre dilatation du tube PVC
- Version 421 avec isolant EPDM 70 shores
- Conforme aux DTU 60.33 et 60.2
Deux versions, du Ø 50 au Ø 400
| Ø fonte DN/DE | Ø PVC | Réf. 401 nu | Réf. 421 isolé | Conditionnement |
|---|---|---|---|---|
| 50/58 | 50 | 401 050 | 421 050 | 100 pièces |
| - | 63 | 401 063 | 421 063 | |
| 75/83 | 80 | 401 075 | 421 075 | |
| - | 100 | 401 100 | 421 100 | |
| 100/110 | 110 | 401 110 | 421 110 | |
| 125/135 | 125 | 401 125 | 421 125 | |
| - | 140 | 401 140 | 421 140 | |
| 150/160 | 160 | 401 150 | 421 150 | 50 pièces |
| 200/210 | 200 | 401 200 | 421 200 | 25 pièces |
| 250/274 | 250 | 401 250 | 421 250 | 20 pièces |
| 300/326 | 315 | 401 300 | 421 300 | 10 pièces |
| - | 400 | 401 400 | 421 400 | Unité |
| 400/432 | - | 401 430 | 421 430 |
| Référence | B | C | D | Largeur | Réglage |
|---|---|---|---|---|---|
| 401 050 / 421 050 | 125 | 95 | 8 | 30 | 60 |
| 401 063 / 421 063 | 125 | 95 | 8 | 30 | |
| 401 075 / 421 075 | 150 | 105 | 8 | 30 | |
| 401 100 / 421 100 | 175 | 120 | 8 | 30 | |
| 401 110 / 421 110 | 175 | 120 | 8 | 30 | |
| 401 125 / 421 125 | 205 | 135 | 8 | 30 | 70 |
| 401 140 / 421 140 | 205 | 135 | 8 | 30 | |
| 401 150 / 421 150 | 240 | 155 | 8 | 30 | |
| 401 200 / 421 200 | 330 | 215 | 12 | 35 | 110 |
| 401 250 / 421 250 | 385 | 248 | 12 | 35 | |
| 401 300 / 421 300 | 495 | 255 | 12 | 35 | 150 |
| 401 400 / 421 400 | 595 | 395 | 12 | 35 | |
| 401 430 / 421 430 | 600 | 384 | 12 | 35 |
Valeurs données à titre indicatif.
La pose se fait par cheville et tige filetée. Tiges filetées et fixations disponibles, voir fixations et accessoires.
La pose en 4 étapes sur tige filetée
Mise en place du collier
Le collier se met en place sur la tige filetée.
Basculer la canalisation
Écarter le collier et basculer la canalisation.
Clipser et régler
Clipser, régler et verrouiller avec l'écrou supérieur.
Installation terminée
La canalisation est suspendue et maintenue.
Le collier poire sur vos chantiers
Besoin de colliers poire 401/421 sur votre chantier ?
Notre équipe technique vous conseille sur les références adaptées à vos diamètres fonte ou PVC et à votre configuration de pose.
