Support et étrier inox type 211, tous types de canalisations
Une platine et un étrier entièrement en inox 316L pour supporter les tuyaux d'évacuation et d'adduction d'eaux posés en sous-sol ou en encorbellement, en fonte, en PEHD ou autres matériaux.
Support et étrier type 211 en inox 316L, monté avec isolant
Le supportage inox des tuyaux d'évacuation et d'adduction d'eaux
Le support et étrier type 211 accepte tous types de canalisations. Il est destiné aux tuyaux d'évacuation et d'adduction d'eaux posés en sous-sol ou en encorbellement (fonte, PEHD…).
Entièrement fabriqué en inox 316L, un acier de qualité marine dit inox A4, il est résistant et incorrodable, adapté aux milieux les plus exigeants. Conçu et fabriqué en France par Celt Supportage.
- Tous types de canalisations, tuyaux d'évacuation et d'adduction d'eaux (fonte, PEHD…)
- Fabriqué en inox 316L, résistant et incorrodable
- Pose en sous-sol ou en encorbellement
- Réglage vertical de 5,25 cm grâce à la lumière en partie haute et basse du support
- Étrier facile à mettre en place, la bride se pose à l'aide de deux boulons et de deux écrous de diamètre 10 en inox
- Mise en place et démontage possibles canalisation en service, sans difficulté (si pose du support avec chevilles plus vis)
- Versions avec ou sans isolant selon le diamètre
Deux références de support, du Ø63 au Ø90
| Ø intérieur support | Référence support | Référence isolant (bande de 4 ml) | Épaisseur x largeur isolant |
|---|---|---|---|
| 63 | 211060 | 921016 | 5 x 40 |
| 73 à 75 | Sans isolant | ||
| 70 | 211080 | 921017 | 9 x 40 |
| 78* à 80 | 921016 | 5 x 40 | |
| 88 à 90 | Sans isolant | ||
* Fonte ductile et intégrale.
| Ø réf | A | B | C | D | E | F |
|---|---|---|---|---|---|---|
| 60 | 73 | 200 | 141 | 110 | 189 | 40 |
| 80 | 88 | 200 | 141 | 110 | 189 | 40 |
La cote A correspond au diamètre intérieur réel du support. Le détail des cotes B à F figure sur le schéma du catalogue Celt Supportage.
| Référence support | Longueur isolant (en mm) |
|---|---|
| 211060 | 200 |
| 211080 | 230 |
| Ø réf | Limite élastique (daN) |
|---|---|
| Ø60, réel 73 mm | 100 |
| Ø80, réel 88 mm | 100 |
L'isolant est conditionné en bande de 4 mètres linéaires. Les valeurs de résistance sont exprimées en déca newton (daN) et données à titre indicatif.
Réglage vertical et intervention canalisation en service

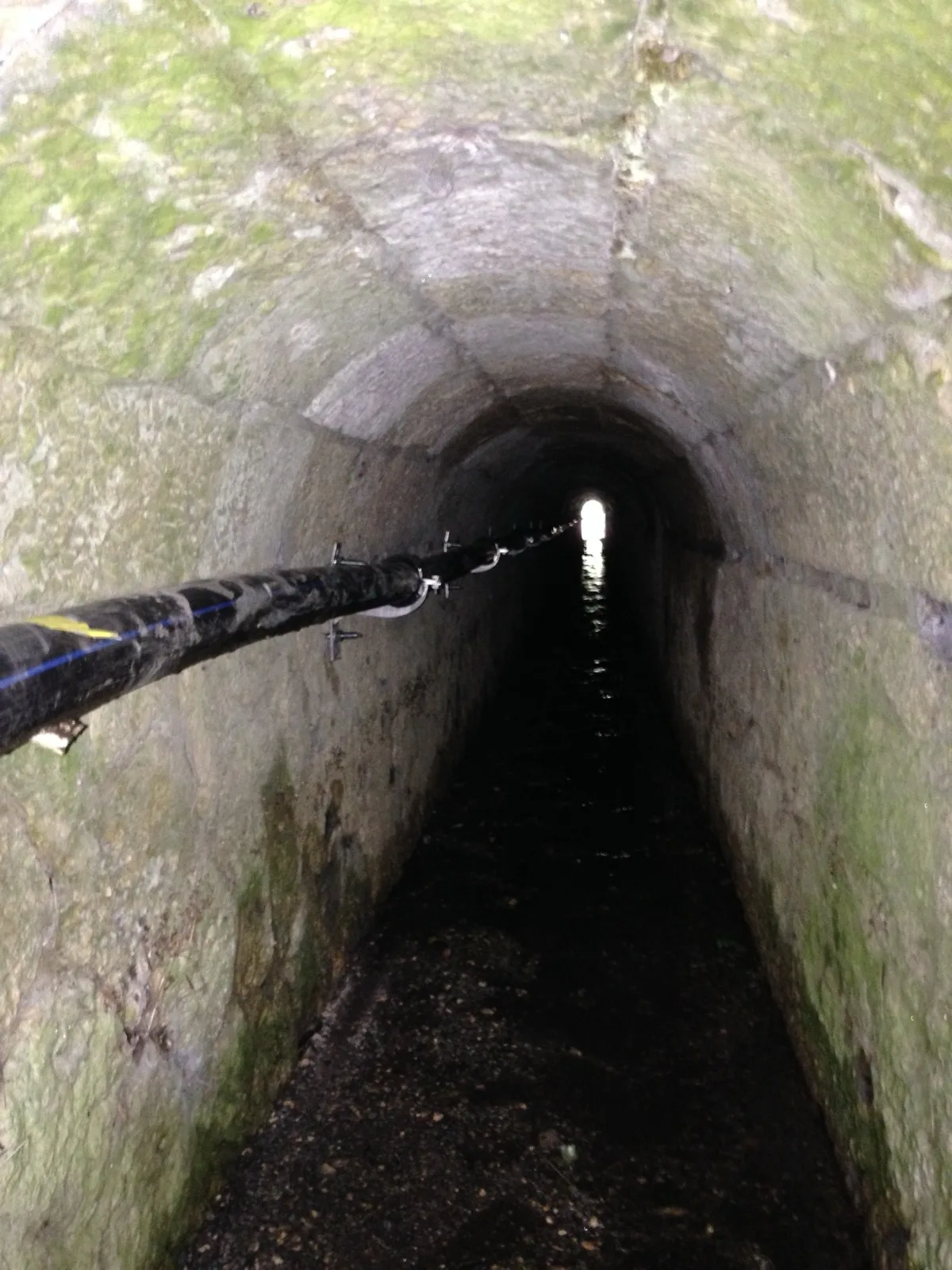

Canalisation posée en sous-sol, supportée en encorbellement
La lumière en partie haute et en partie basse du support offre un réglage vertical de 5,25 cm. Cette course permet d'ajuster la position de la canalisation après la fixation de la platine.
L'étrier est facile à mettre en place. La bride se pose à l'aide de deux boulons et de deux écrous de diamètre 10 en inox. Lorsque le support est posé avec chevilles plus vis, la mise en place et le démontage se font canalisation en service, sans difficulté.
Le support type 211 est prévu pour assurer à tuyau plein une marge de sécurité suffisante. Dans le cas d'une canalisation d'eau à pleine charge, nous conseillons de placer un support tous les 2,5 mètres.
Besoin du support 211 sur votre chantier ?
Notre équipe technique vous conseille sur les références adaptées à vos diamètres et à votre configuration de pose.
