Collier de descente 802/821, le maintien des canalisations verticales
Un collier en acier galvanisé qui maintient sur les parois les canalisations verticales d'évacuation et les descentes d'eaux pluviales, en fonte comme en PVC. Réglage latéral, écrou débrayable et vis de serrage imperdable.
Collier de descente type 821 isolé, isolant EPDM 70 shores
Le maintien sur les parois des canalisations d'évacuation, fonte et PVC
Le collier de descente maintient sur les parois les canalisations verticales d'évacuation et les descentes d'eaux pluviales, en fonte comme en PVC. Son unique oreille facilite la pose en angle et permet le rapprochement maximum de plusieurs canalisations posées en parallèle.
Fabriqué en acier galvanisé Z275 et conforme au DTU 60.2, il se décline en version 802 nue et en version 821 isolée avec isolant EPDM 70 shores.
- Conforme au DTU 60.2, fabriqué en acier galvanisé Z275
- Réglage latéral facilitant l'alignement des canalisations et leur raccordement en attente horizontale
- Large surface d'appui
- Écrou débrayable permettant de plaquer le collier au mur dans la position souhaitée
- Vis de serrage imperdable
- Pose rapide par goujon
- Une seule oreille facilitant la pose en angle

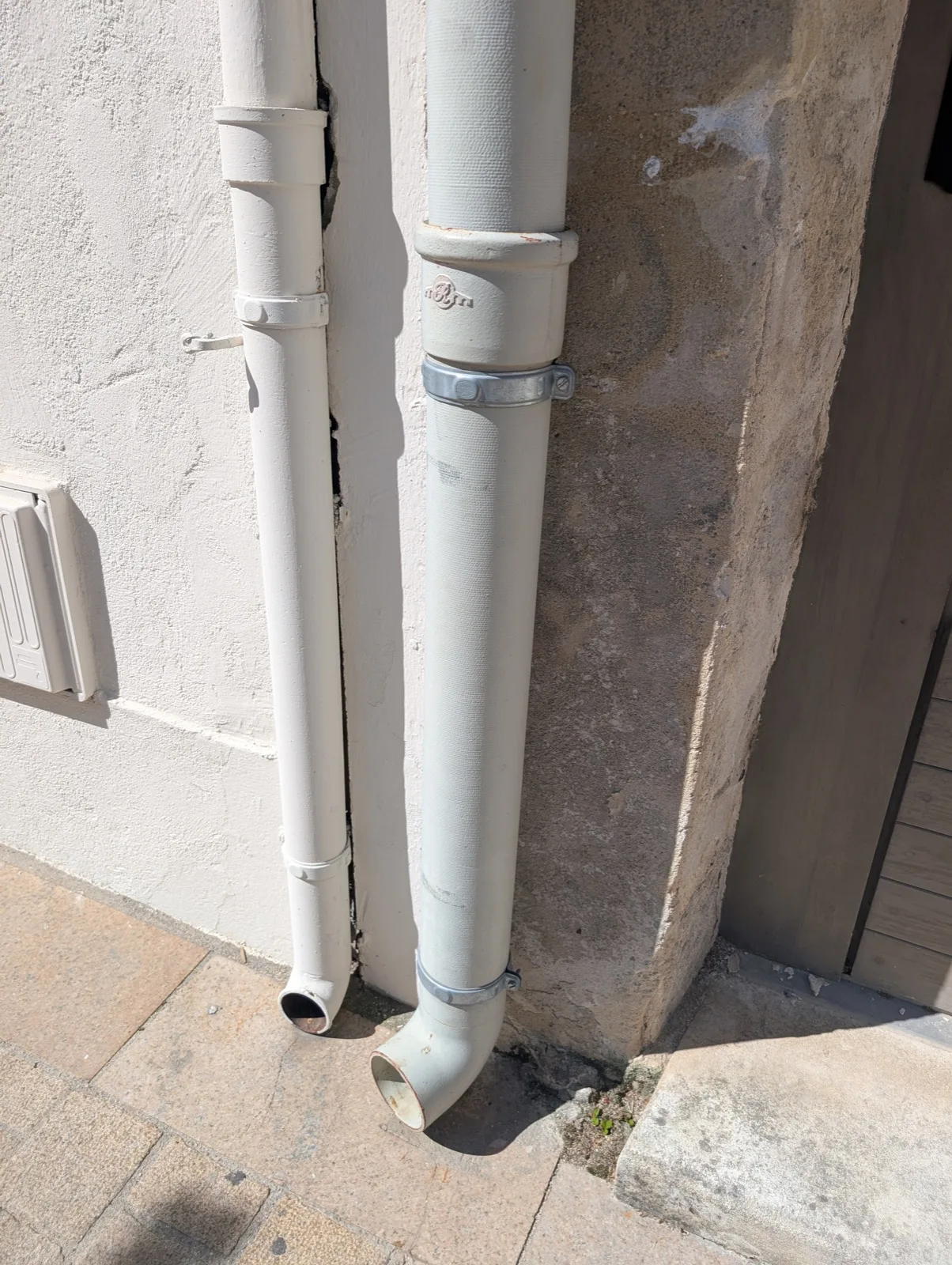

- Rapprochement maximum de plusieurs canalisations posées en parallèle
- Version 821 isolée avec isolant EPDM 70 shores, épaisseur 2,5 mm

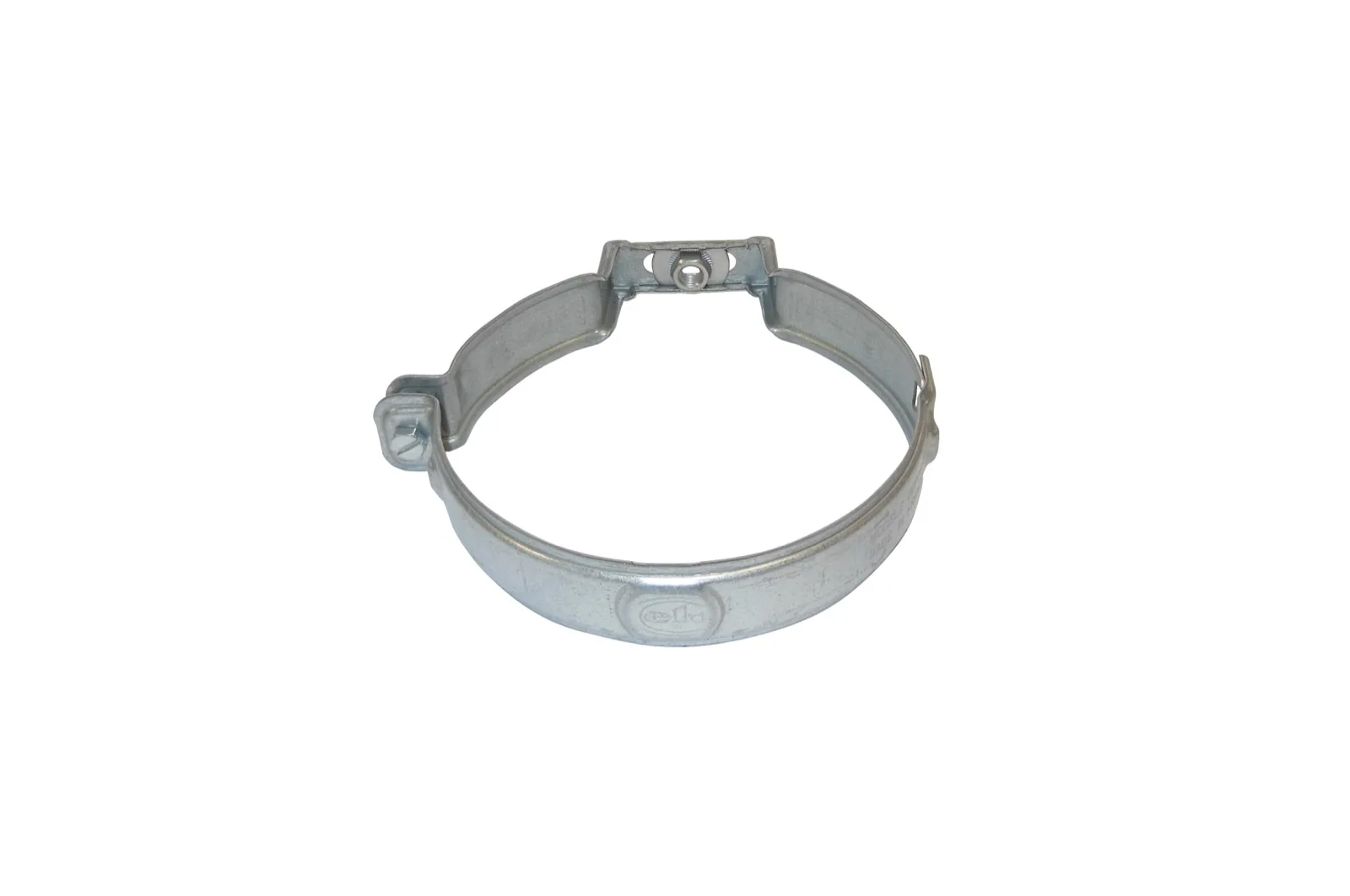

Deux versions, collier nu 802 ou collier isolé 821
| Ø fonte DN/DE | Ø PVC | Référence | Conditionnement |
|---|---|---|---|
| 50/58 | 63 | 802 050 | 50 pièces |
| 75/83 | 802 075 | ||
| 100/110 | 110 | 802 110 | |
| 125/135 | 802 125 | ||
| 150/160 | 160 | 802 150 | 25 pièces |
| Ø fonte DN/DE | Ø PVC | Référence | Conditionnement |
|---|---|---|---|
| 50/58 | 63 | 821 050 | 10 pièces |
| 75/83 | 821 075 | ||
| 100/110 | 110 | 821 110 | |
| 125/135 | 821 125 | ||
| 150/160 | 160 | 821 150 |
| Référence | A | B | C | Diamètre de fixation | Réglage latéral | Largeur |
|---|---|---|---|---|---|---|
| 802 050 / 821 050 | 35 mm | 18 mm | 87 mm | 8 mm | 10 mm | 30 mm |
| 802 075 / 821 075 | 40 mm | 18 mm | 110 mm | 8 mm | 15 mm | 30 mm |
| 802 110 / 821 110 | 50 mm | 20 mm | 135 mm | 8 mm | 20 mm | 30 mm |
| 802 125 / 821 125 | 60 mm | 25 mm | 163 mm | 8 mm | 25 mm | 30 mm |
| 802 150 / 821 150 | 70 mm | 25 mm | 192 mm | 8 mm | 25 mm | 30 mm |
Valeurs données à titre indicatif.
La pose en 3 étapes, par goujon
Mise en place de l'embase
L'embase du collier se fixe au mur par goujon.
Réglage latéral
Le réglage latéral aligne le collier sur la canalisation.
Installation terminée

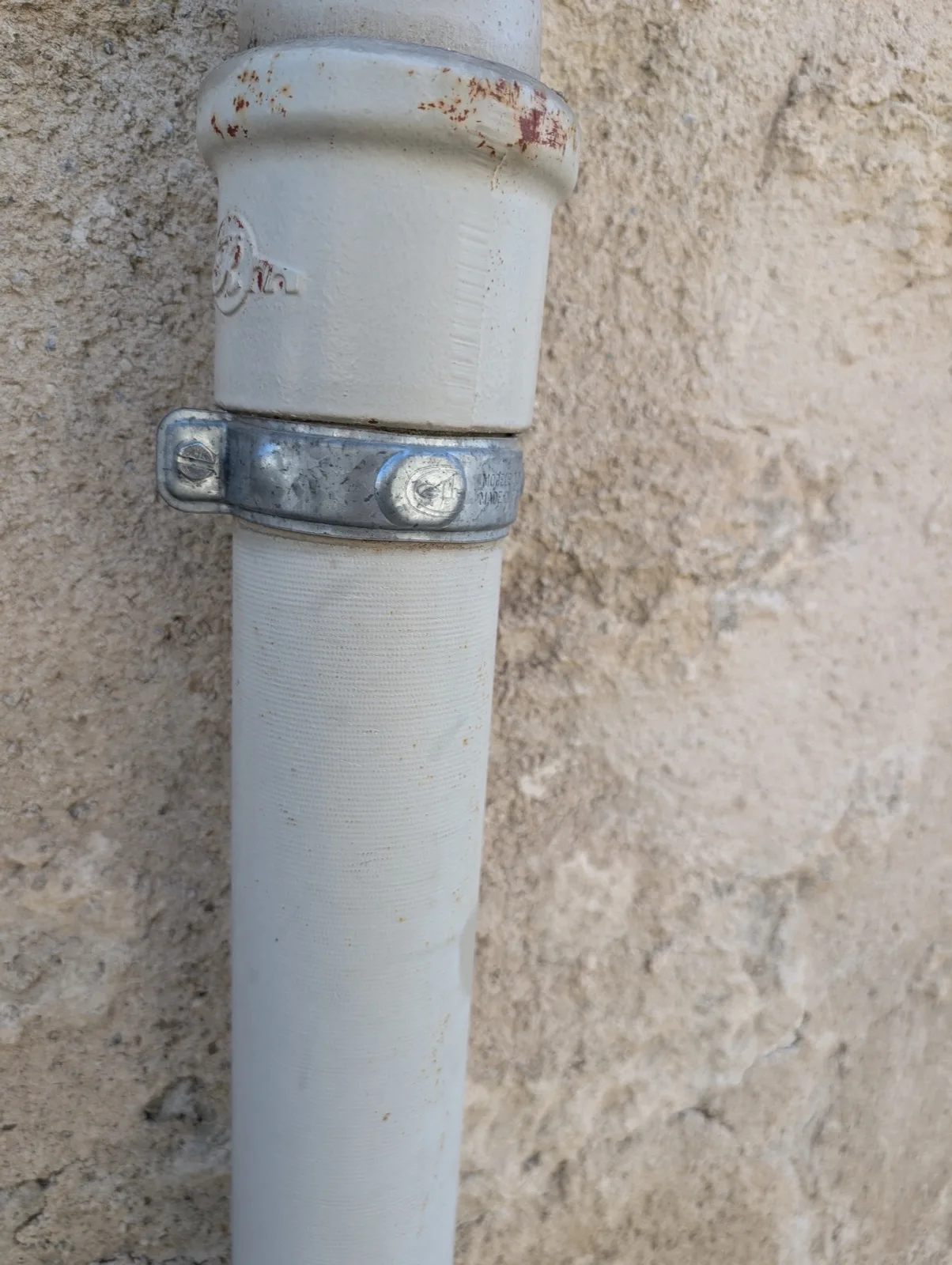

Le collier est serré, la canalisation maintenue contre la paroi.

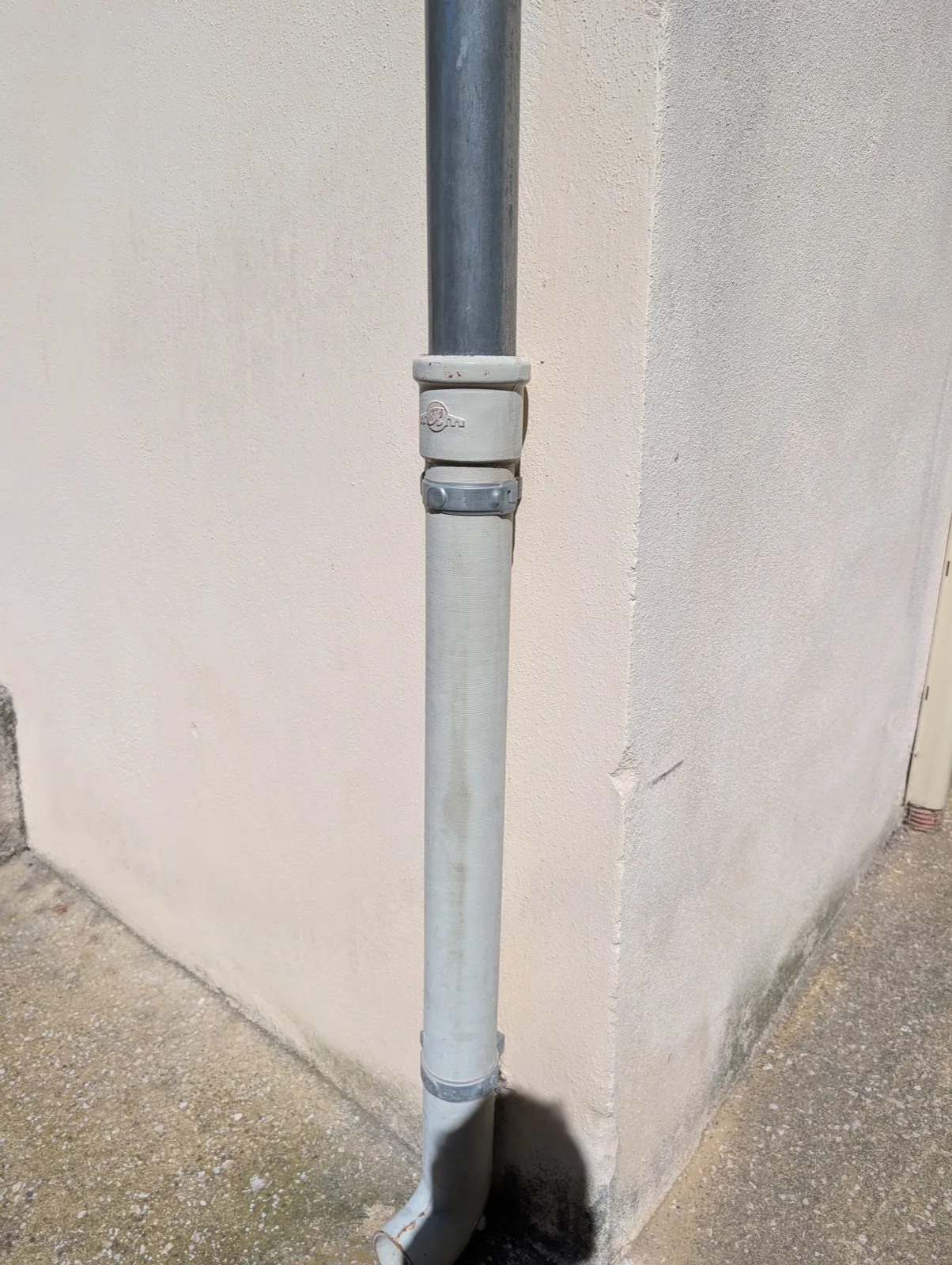

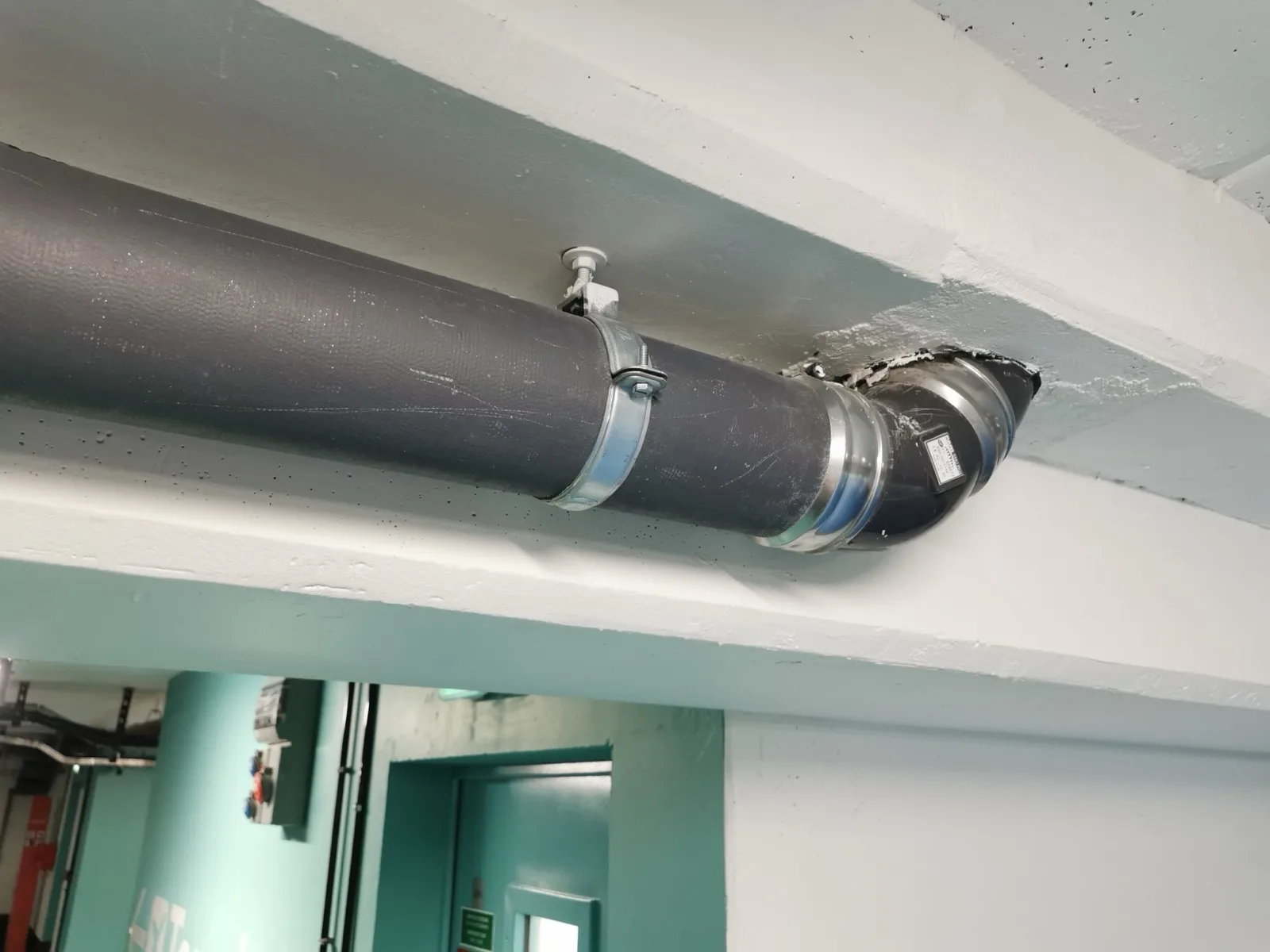

Les colliers 802 et 821 sur vos chantiers
Besoin de colliers de descente sur votre chantier ?
Notre équipe technique vous conseille sur les références adaptées à vos diamètres et à votre configuration de pose.
