Support et étrier aluminium 201/301, tous types de canalisations
Fabriqué en aluminium AS13 de première fusion, le support 201 et son étrier 301 assurent la pose toutes positions des canalisations en fonte, PEHD et PVC pression, en galerie comme en encorbellement.
Support 201 et étrier 301 en aluminium AS13, avec garniture caoutchouc
La pose toutes positions, canalisation en service
Le 201/301 associe un support fixé en deux points et un étrier qui vient fermer le berceau autour de la canalisation. Fabriqué en aluminium AS13 de première fusion, il accepte tous les types de canalisations, fonte, PEHD ou PVC pression.
L'échancrure prévue dans le berceau facilite la mise en place de l'étrier. La pose ou le démontage s'effectuent sans difficulté, canalisation en service, dans le cas d'une fixation par cheville et vis. Des garnitures caoutchouc assurent en option une isolation phonique efficace et l'adaptation à tous les diamètres.
- Fabriqué en aluminium AS13 de première fusion
- Deux points de fixation par cheville ou goujon
- Réglage vertical de 50 mm
- Réglage en profondeur jusqu'à 4 cm par cales d'épaisseur
- Extrémité extérieure du berceau légèrement désaxée, les tubes glissent sans à-coups
- Mise en place de l'étrier facilitée par l'échancrure du berceau
- Pose ou démontage sans difficulté, canalisation en service
- Garnitures caoutchouc en option, isolation phonique efficace
Sept tailles de support, du Ø 100 au Ø 400
| Ø intérieur support | Référence support et étrier « nu » | Référence isolant | Épaisseur largeur isolant |
|---|---|---|---|
| 98*-100 | 201 100 301 100 | 921 010 | 14 x 40 |
| 110 | 921 017 | 9 x 40 | |
| 118* | 921 016 | 5 x 40 | |
| 125 | 921 120 | 2 x 40 | |
| 128 | Sans isolant | ||
| 135 | 201 125 301 125 | 921 017 | 9 x 40 |
| 144* | 921 016 | 5 x 40 | |
| 153 | Sans isolant | ||
| 160 | 201 150 301 150 | 921 011 | 10 x 50 |
| 170* | 921 012 | 5 x 50 | |
| 180 | Sans isolant | ||
| 203 | 201 200 301 200 | 921 018 | 11 x 60 |
| 215 | 921 014 | 5 x 60 | |
| 222* | 921 013 | 1,5 x 60 | |
| 225 | Sans isolant | ||
| 255 | 201 250 301 250 | 921 018 | 11 x 60 |
| 267 | 921 014 | 5 x 60 | |
| 274* | 921 013 | 1,5 x 60 | |
| 277 | Sans isolant | ||
| 322 | 201 300 301 300 | 921 015 | 2 x 80 |
| 326* | Sans isolant | ||
| 400 | 201 400 301 400 | 921 019 | 16 x 100 |
| 432 | Sans isolant | ||
* Fonte ductile et intégrale, diamètres 98, 118, 144, 170, 222, 274 et 326.
| Référence support | Longueur isolant (en mm) |
|---|---|
| 201 100 | 180 |
| 201 125 | 220 |
| 201 150 | 260 |
| 201 200 | 320 |
| 201 250 | 410 |
| 201 300 | 430 |
| 201 400 | 650 |
| Référence étrier | Longueur isolant (en mm) |
|---|---|
| 301 100 | 150 |
| 301 125 | 180 |
| 301 150 | 230 |
| 301 200 | 280 |
| 301 250 | 360 |
| 301 300 | 430 |
| 301 400 | 580 |
Ces tableaux indiquent la longueur d'isolant nécessaire pour équiper le support et l'étrier.
| Ø intérieur support | Support | Étrier | Vis de serrage | Rondelle alu (x1 en partie basse) | Rondelle polyamide (x2) |
|---|---|---|---|---|---|
| 128 mm | 201 100 | 301 100 | 910 301 | 910 218 | 910 212 |
| 153 mm | 201 125 | 301 125 | |||
| 180 mm | 201 150 | 301 150 | |||
| 225 mm | 201 200 | 301 200 | 910 302 | 910 222 | 910 216 |
| 277 mm | 201 250 | 301 250 | |||
| 326 mm | 201 300 | 301 300 | 910 303 | ||
| 432 mm | 201 400 | 301 400 |
| Accessoire | Rôle | Référence | Cond. |
|---|---|---|---|
| Cales d'épaisseur (8 mm) | Réglage en profondeur, jusqu'à 5 cales empilables | 910 502 | 2 pièces |
| Cales sabot | Permet la pose en voûte | 910 510 | 2 pièces |
| Référence support | Réf. goujon | Ø goujon | Cond. |
|---|---|---|---|
| 201 100 à 201 150 | 901 017 | 2 x 12 mm | 10 pièces |
| 201 200 à 201 300 | 901 010 | 2 x 16 mm | |
| 201 400 | 901 009 | 2 x 20 mm |
| Ø réf | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100 | 128 | 179 | 55 | 178 | 60 | 83 | 36 | 254 | 162,5 | 255 | 40 | 50 | 18,5 | 19 | 12,5 | 103 |
| 125 | 153 | 241,5 | 55 | 194 | 68 | 90 | 36 | 260 | 176,5 | 280 | 40 | 50 | 18,5 | 19 | 12,5 | 103 |
| 150 | 180 | 241,5 | 55 | 198 | 70 | 92 | 36 | 273 | 188,5 | 312 | 50 | 50 | 18,5 | 19 | 12,5 | 103 |
| 200 | 222 | 287 | 68 | 229,5 | 84 | 103,5 | 45 | 324 | 209 | 353 | 60 | 55 | 23,5 | 24 | 16,5 | 103 |
| 250 | 277 | 376 | 68 | 268 | 144 | 124 | 45 | 400 | 237 | 415 | 60 | 60 | 23,5 | 24 | 16,5 | 103 |
| 300 | 326 | 425 | 68 | 363,5 | 160 | 158,5 | 45 | 457 | 263 | 470 | 80 | 60 | 23,5 | 24 | 16,5 | 103 |
| 400 | 432 | 574 | 72 | 492 | 122 | 194 | 76 | 574 | 319 | 597 | 100 | 60 | 24 | 24 | 16,5 | 103 |
Cotes exprimées en millimètres, selon le plan du catalogue.
| Ø réf | Ø réel | Charge conseillée | Limite élastique | Rupture |
|---|---|---|---|---|
| Ø 100 | 128 mm | 200 | 400 | 800 |
| Ø 125 | 153 mm | 250 | 500 | 1 000 |
| Ø 150 | 180 mm | 300 | 600 | 1 200 |
| Ø 200 | 225 mm | 350 | 700 | 1 400 |
| Ø 250 | 277 mm | 400 | 800 | 1 600 |
| Ø 300 | 326 mm | 500 | 1 000 | 2 000 |
| Ø 400 | 432 mm | 550 | 1 100 | 2 200 |
Le support type 201 est prévu pour assurer à tuyau plein une marge de sécurité suffisante. Dans le cas d'une canalisation d'eau à pleine charge, nous conseillons de placer un support tous les 2,5 mètres pour les Ø allant de 100 à 300, et tous les mètres pour le Ø 400.
Le principe de fixation en six points
Goujon ou cheville et vis
Deux points de fixation par support.
Canon épaulé
Canon en polyamide sur chaque point de fixation.
Rondelle acier
Elle équipe chaque point de fixation.
Écrou acier
Il bloque le support sur sa fixation.
Rondelle aluminium
Une rondelle en partie basse du support.
Vis de serrage aluminium
Elle assemble l'étrier sur le support.

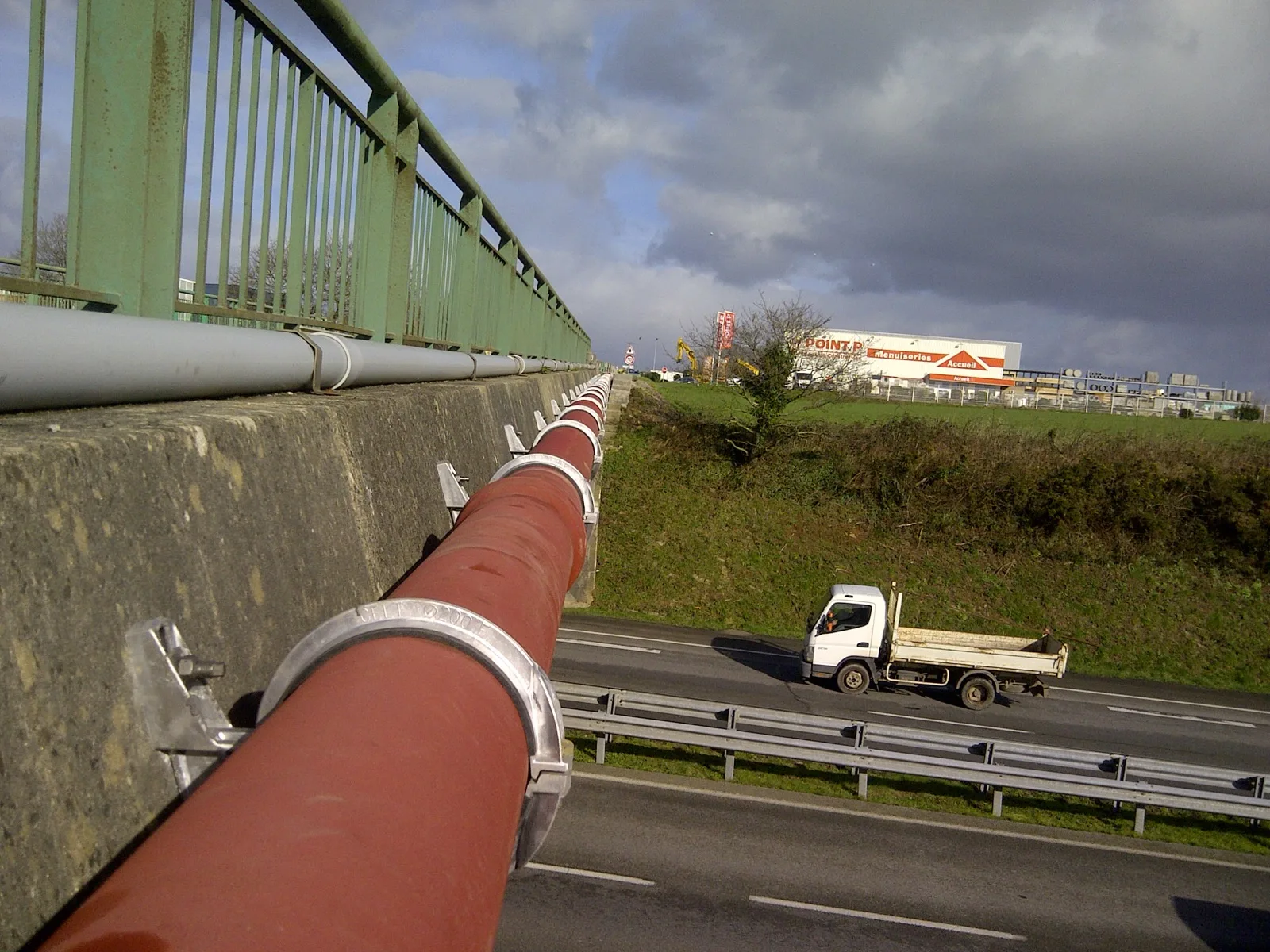

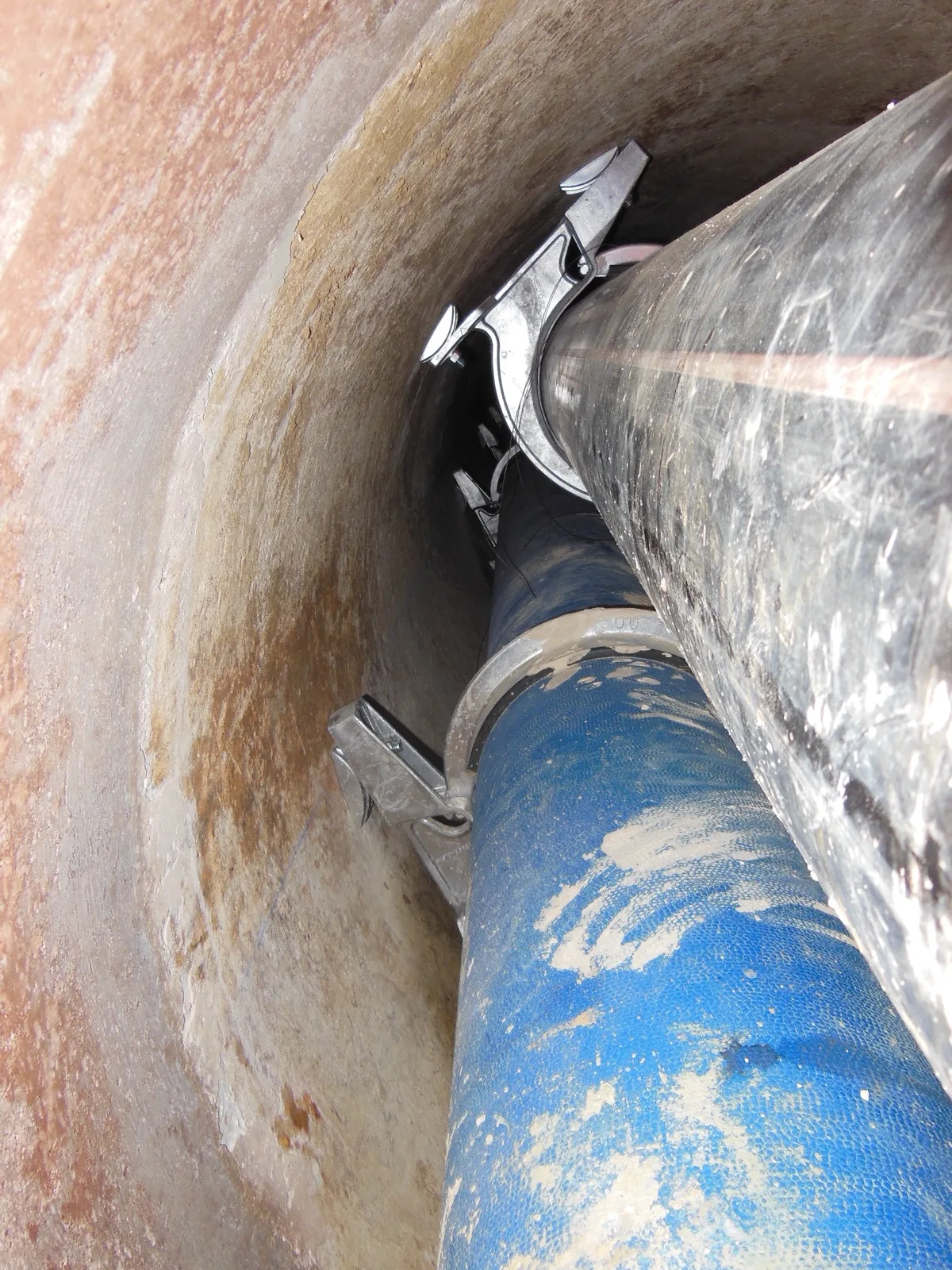

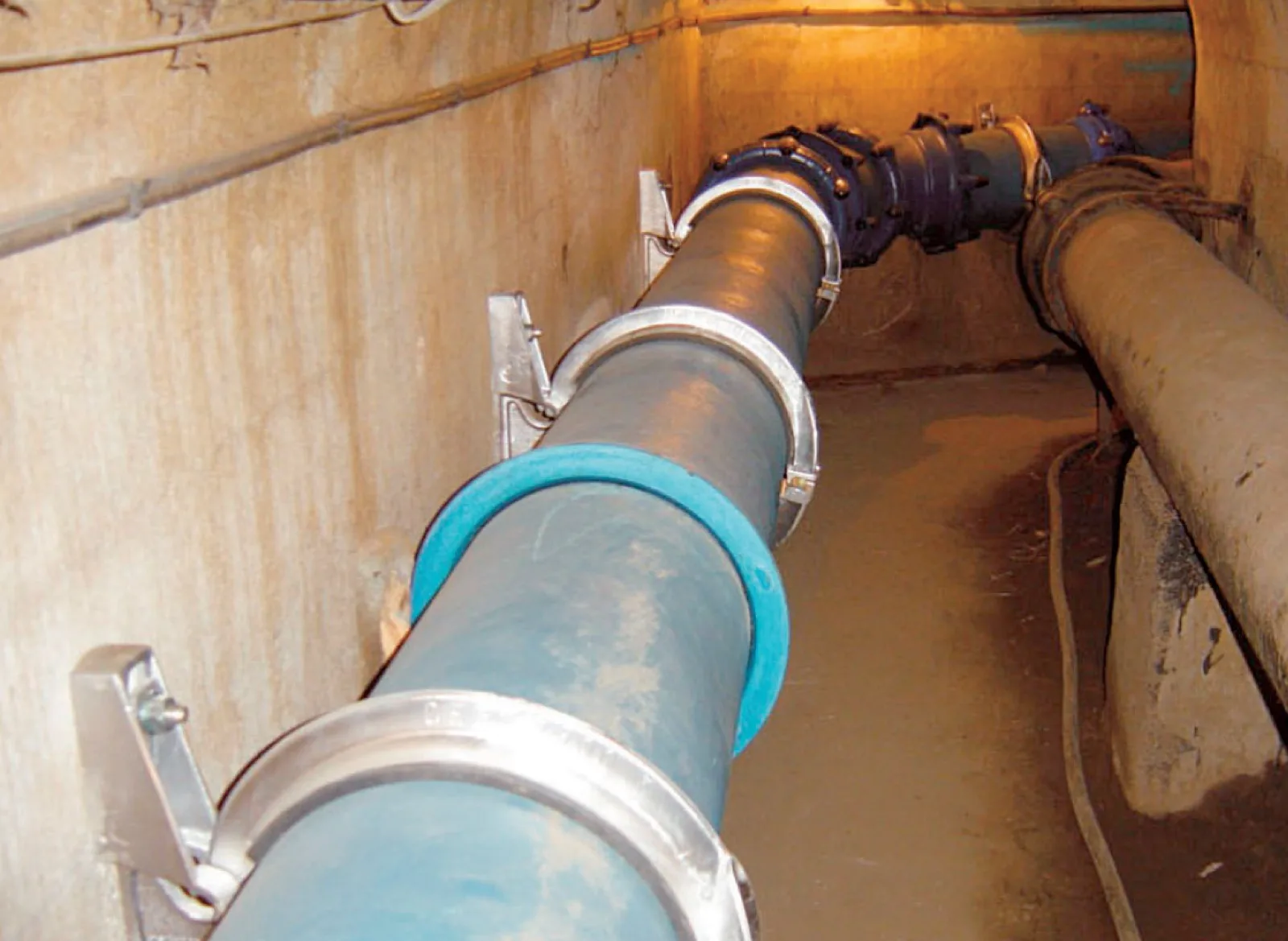

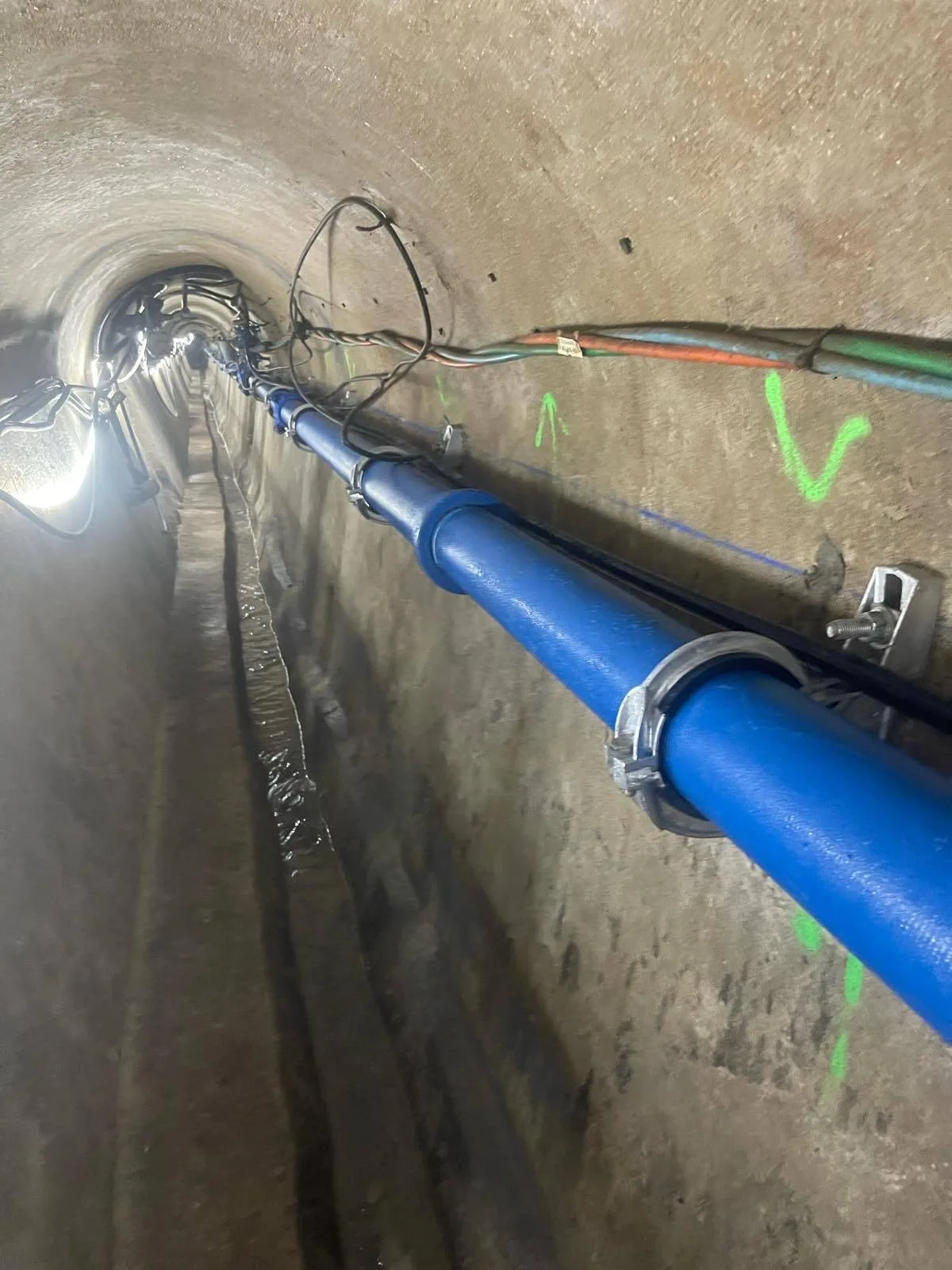

Le 201/301 sur vos chantiers
