Fixations, accessoires, isolant et traitement peinture
Goujons, chevilles, scellement chimique et visserie pour la pose de vos supports, isolant caoutchouc EPDM 70 shores pour vos colliers, peinture époxy et traitement chimique sur demande.
Tout pour fixer vos supports de canalisation
Celt Supportage complète sa gamme de supportage avec les fixations et les accessoires nécessaires à la pose de ses colliers et de ses supports. Chaque famille est détaillée ci-dessous avec ses dimensions, ses références et ses conditionnements.
- Goujons d'ancrage à expansion par vissage, vis béton et chevilles à expansion par frappe sous marquage CE
- Chevilles à collerette avec boulon à tête hexagonale, tous matériaux, vis prémontée
- Scellement chimique, résine hybride hautes performances pour tiges filetées, avec pistolet d'injection
- Tiges filetées à sceller, à queue de carpe, ou en longueur de 1 m en acier zingué et en inox
- Vis à tête hexagonale en acier zingué
- Pince IPN avec passage non taraudé et outil de pose pour cheville à frapper avec protection
- Écrous 6 pans et rondelles plates en acier zingué et en inox
- Rail de montage électro-zingué blanc à trous oblongs 20x9
| Dimensions | Référence | Conditionnement |
|---|---|---|
| 8 x 95/30 | 901 015 | 100 pièces |
| 10 x 95/25 | 901 006 | 50 pièces |
| 12 x 150/55 | 901 017 | 10 pièces |
| 16 x 180/60 | 901 010 | |
| 20 x 200/60 | 901 009 |
| Dimensions | Référence | Conditionnement |
|---|---|---|
| M7 x 30 | 902 007 | 100 pièces |
| M8 x 30 | 902 001 | |
| M10 x 40 | 902 002 | |
| M12 x 50 | 902 006 | 50 pièces |
| M16 x 65 | 902 008 | 50 pièces |
| Dimensions | Référence | Conditionnement |
|---|---|---|
| M8 x 50/10 | 902 010 | 50 pièces |
| M8 x 50/25 | 902 011 | |
| M10 x 60/10 | 902 012 |
| Dimensions | Référence | Conditionnement |
|---|---|---|
| 8 | 903 004 | Unité |
| 10 | 903 005 | |
| 12 | 903 006 |
Pour les chevilles à collerette, la dimension se lit M8 x 50/10, soit le diamètre de la vis prémontée, la longueur de la cheville et l'épaisseur maximale à fixer. Les goujons d'ancrage, les vis béton et les chevilles à expansion par frappe bénéficient du marquage CE.
| Dimensions | Référence | Conditionnement |
|---|---|---|
| M8 x 20 | 940 001 | 200 pièces |
| M8 x 25 | 940 002 | |
| M10 x 30 | 940 003 | 50 pièces |
| M12 x 45 | 940 005 | 50 pièces |
| M12 x 70 | 940 004 | 50 pièces |
| Dimensions | Référence | Conditionnement |
|---|---|---|
| 8 x 80 | 901 101 | 50 pièces |
| 10 x 80 | 901 102 | 50 pièces |
| Ø | Dimensions | Référence | Conditionnement |
|---|---|---|---|
| M8 | 100 | 901 301 | 25 pièces |
| M10 | 100-120-160 | 901 302 | |
| M12 | 100-120-160-200 | 901 303 |
| Dimensions | Référence | Conditionnement |
|---|---|---|
| Ø 9 | 901 201 | 25 pièces |
| Ø 11 | 901 202 | |
| Ø 13 | 901 203 | 10 pièces |
La résine de scellement hybride hautes performances assure le scellement chimique des tiges filetées. Elle est conditionnée en cartouche de 380 ml sous la référence 905 001 et s'applique avec le pistolet d'injection référence 905 002. Le tableau indique le nombre approximatif de scellements réalisés avec une cartouche selon le diamètre de la tige.
| Réf. support | Tige à sceller | Réf. tige acier zingué | Réf. tige inox | Scellements approximatifs avec 1 cartouche | Réf. cartouche 380 ml |
|---|---|---|---|---|---|
| - | M8 | 905 006 | 905 009 | 80 | 905 001 |
| - | M10 | 905 007 | 905 010 | 50 | |
| 211060 à 201150 | M12 | 905 003 | 905 011 | 28 | |
| 201200 à 201300 | M16 | 905 004 | 905 012 | 12 | |
| 201400 | M20 | 905 005 | 905 013 | 5 |
| Ø | Référence | Conditionnement |
|---|---|---|
| M8 | 910 021 | 100 pièces |
| M10 | 910 022 | |
| M12 | 910 023 |
| Ø | Référence | Conditionnement |
|---|---|---|
| M8 | 911 021 | 100 pièces |
| M10 | 911 022 | |
| M12 | 911 023 |
| Ø | Référence | Conditionnement |
|---|---|---|
| 8 | 910 101 | 200 pièces |
| 10 | 910 102 | |
| 12 | 910 103 |
| Ø | Référence | Conditionnement |
|---|---|---|
| 8 | 911 101 | 200 pièces |
| 10 | 911 102 | |
| 12 | 911 103 |
| Ø filetage | Référence | Conditionnement |
|---|---|---|
| M8 | 910 001 | 50 pièces |
| M10 | 910 002 | 25 pièces |
| M12 | 910 003 | 20 pièces |
| Ø filetage | Référence | Conditionnement |
|---|---|---|
| M8 | 911 001 | 50 pièces |
| M10 | 911 002 | 25 pièces |
| M12 | 911 003 | 20 pièces |
| Longueur | Dimensions | Référence | Conditionnement |
|---|---|---|---|
| 1,50 m | 28x16 | 910 401 | 10 pièces |
| 2 m | 28x16 | 910 402 |
Isolant caoutchouc EPDM 70 shores ± 5 shA
Le caoutchouc EPDM 70 shores ± 5 shA équipe les versions isolées de nos colliers et de nos supports. Livré en rouleau et en bande, il se décline en profils adaptés à chaque famille de produits.
- Caoutchouc EPDM 70 shores ± 5 shA
- Livré en rouleau et en bande
- Profils dédiés aux familles 101, 401 et 502
- Bandes en plusieurs épaisseurs et largeurs pour les supports 201 et 301
| Ø | Épaisseur | Référence | Conditionnement |
|---|---|---|---|
| Ø 50 à 150 | 1,5 mm | 920 175 | 52 ml (13 x 4 ml) |
| Ø 200 à 300 | 2 mm | 920 200 |
| Ø | Épaisseur | Référence | Cond. |
|---|---|---|---|
| Ø 50 à 150 | 1,5 mm x 30 mm | 922 133 | 52 ml (13 x 4 ml) |
| Ø 200 à 430 | 1,5 mm x 35 mm | 922 153 |
| Ø | Épaisseur | Référence | Cond. |
|---|---|---|---|
| Ø 20 à 70 | 1,5 mm x 30 mm | 922 133 | 52 ml (13 x 4 ml) |
| Ø 76 à 193 | 1,5 mm x 35 mm | 922 153 |
| Ø | Épaisseur | Référence | Conditionnement |
|---|---|---|---|
| Ø 60 à 125 | 5 mm x 40 mm | 921 016 | 4 ml |
| 9 mm x 40 mm | 921 017 | ||
| 14 mm x 40 mm | 921 010 | ||
| Ø 150 | 10 mm x 50 mm | 921 011 | |
| 5 mm x 50 mm | 921 012 | ||
| Ø 200 à 250 | 1,5 mm x 60 mm | 921 013 | |
| 5 mm x 60 mm | 921 014 | ||
| 11 mm x 60 mm | 921 018 | ||
| Ø 300 | 2 mm x 80 mm | 921 015 | |
| Ø 400 | 16 mm x 100 mm | 921 019 |
Les références d'isolant correspondent aux familles de colliers et de supports présentées dans nos produits.
Colliers TOPCELT® avec traitement peinture

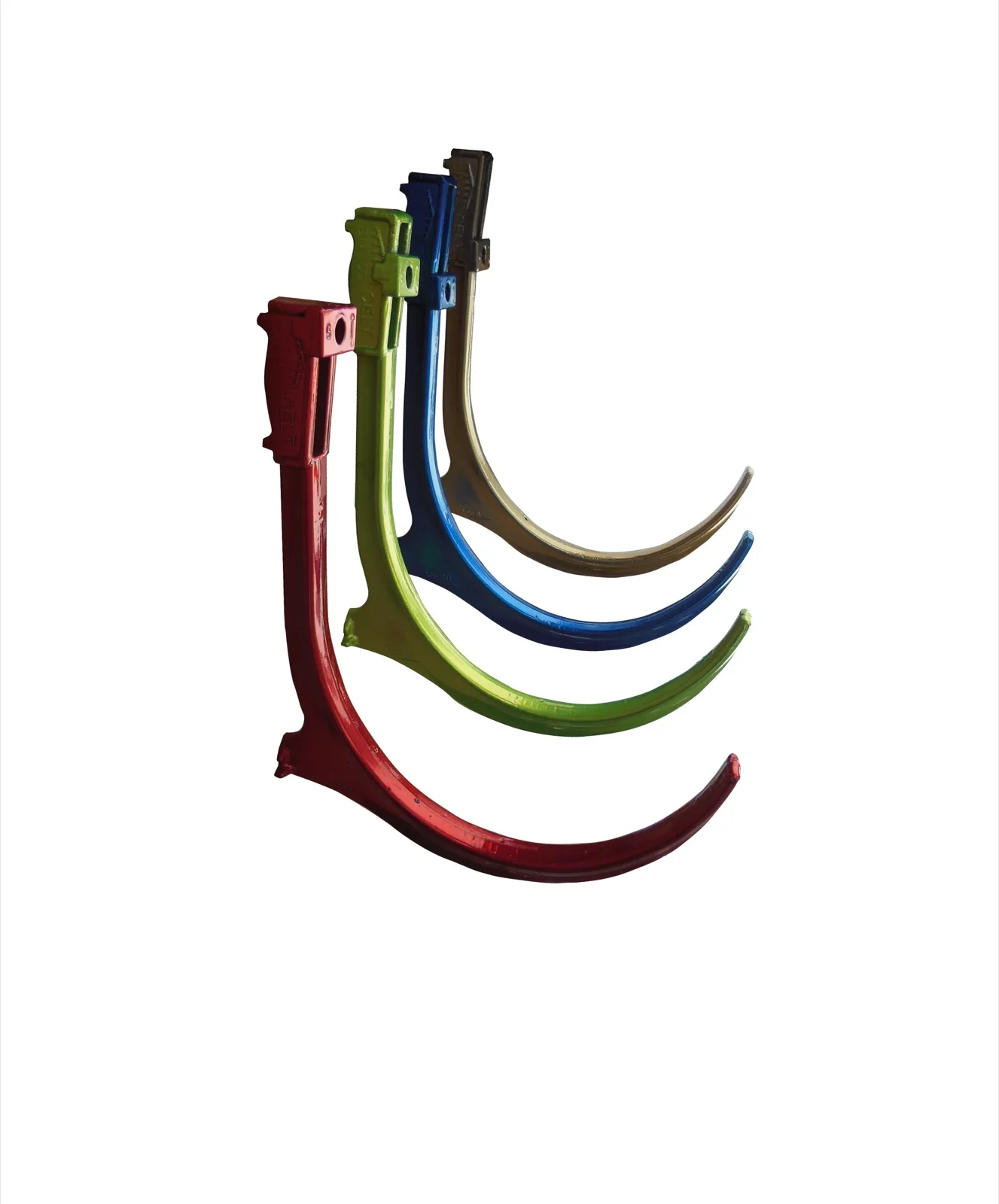

Crochets peints, exemples de coloris
Peinture époxy et traitement chimique sur demande
Vos supports peuvent recevoir une peinture ou un traitement sur demande. Peinture époxy ou traitement chimique, la finition s'adapte à votre cahier des charges et à votre environnement de pose.
La fabrication sur mesure est également possible, sur consultation. Notre équipe technique étudie votre besoin et vous oriente vers la solution adaptée. Contactez-nous au 01 64 17 84 01.
- Peinture époxy sur demande
- Traitement chimique sur demande
- Fabrication sur mesure, sur consultation
Une fixation, un isolant ou une finition à définir ?
Notre équipe technique vous conseille sur les références adaptées à vos supports, à vos diamètres et à votre environnement de pose.
