Nouveauté

Collier série lourde en acier galvanisé à chaud

Un collier en deux parties, sans vis de serrage ni écrou à souder. Du Ø18 au Ø610 mm, fixé par 2 tiges filetées, pour le maintien durable des réseaux de tuyauterie.

Ø 18 à 610 mm Acier galvanisé à chaud Fixation 2 tiges filetées Charge jusqu'à 42 kN

Le collier série lourde en acier galvanisé à chaud

Un collier robuste pour les installations exigeantes

Le collier série lourde est un collier en deux parties, sans vis de serrage et sans écrou à souder. Réalisé en acier galvanisé à chaud, il assure un maintien fiable et durable des réseaux de tuyauterie.

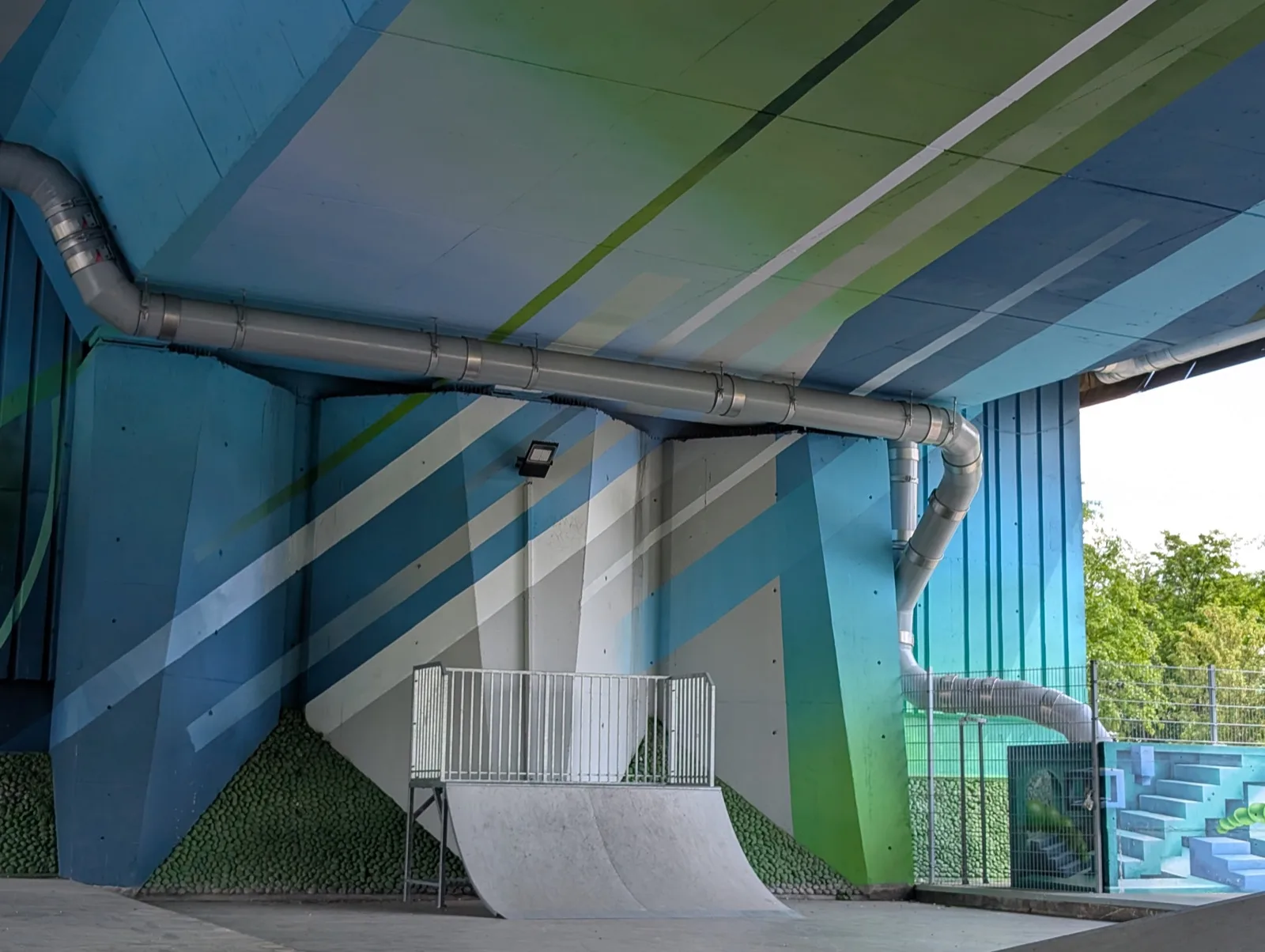

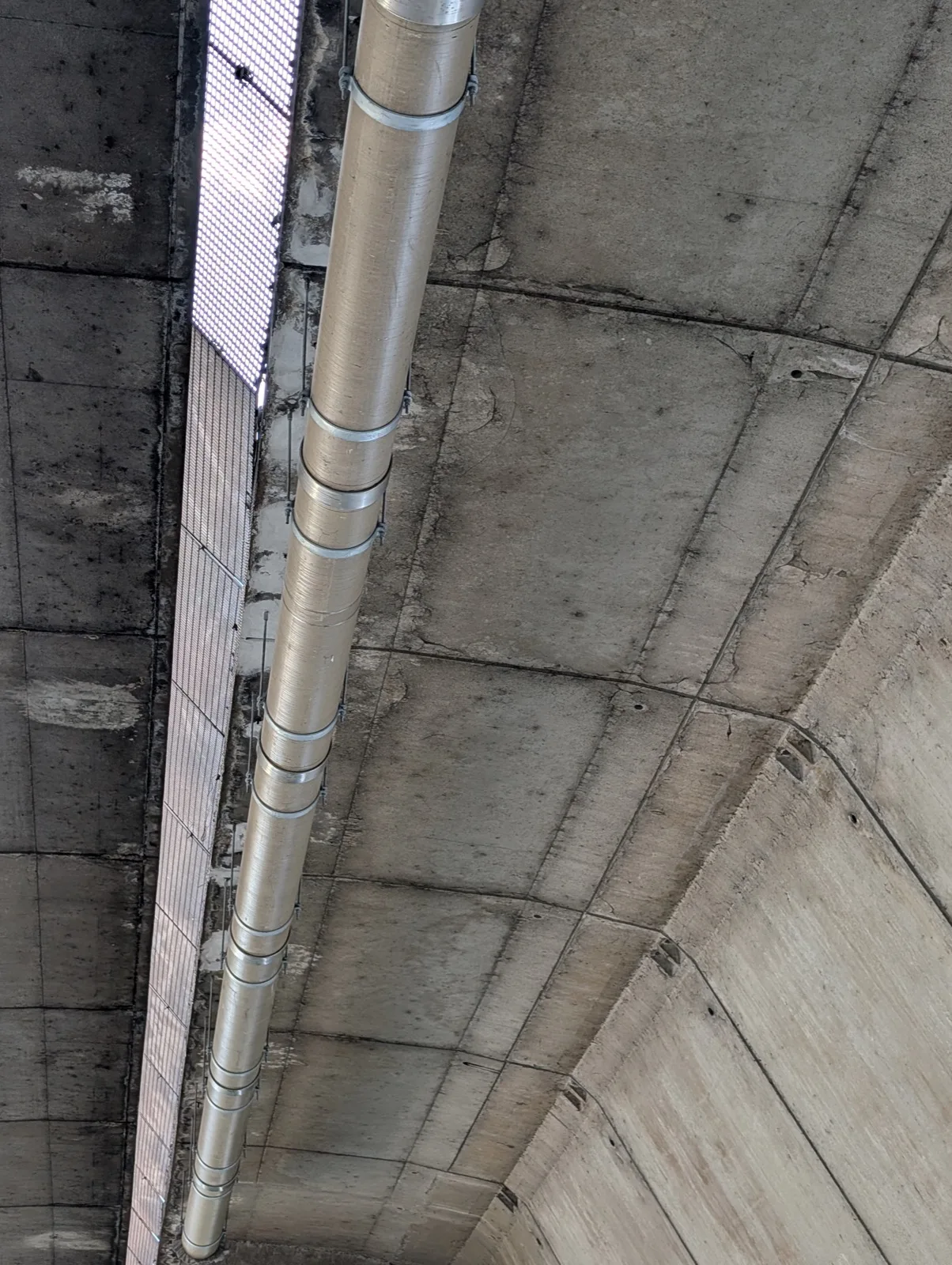

Disponible du diamètre 18 mm au diamètre 610 mm, il s'adapte à tous types de tuyaux. Sa fixation par 2 tiges filetées et écrous autorise une installation dans différentes configurations, sous plafond ou en descente verticale.

En deux parties, sans vis de serrage et sans écrou à souder
Disponible du Ø18 au Ø610 mm, adapté à tous types de tuyaux
Fixation par 2 tiges filetées et écrous
Montage simple et rapide
Excellente résistance à la corrosion grâce à la galvanisation à chaud
Grande robustesse mécanique pour les installations exigeantes
Convient aux applications industrielles, tertiaires et TP

Demander un devis

Données techniques

Charges et dimensions

Charge utile maximale en traction
Plage de serrage (mm)	Charge utile max en traction (kN)
13 à 49	11,0
57 à 89	15,5
90 à 169	22,0
188 à 610	42,0

La charge maximum admissible est calculée statistiquement par rapport à la charge de rupture, pour une déformation limitée à 1,5 mm ou à 2 % du diamètre maximum de la plage de serrage.

Dimensions, vis recommandées, poids et conditionnement
Type Ø (mm)	Plage de serrage (mm)	Bande L x ép. (mm)	Vis recommandées	a (mm)	b (mm)	Poids (kg)	Cond. (pièces)
18	14 à 18	30 x 5,0	M10 x 40	52	80	0,18	25
22	18 à 22	30 x 5,0	M10 x 40	58	86	0,20	25
27	23 à 27	30 x 5,0	M10 x 40	65	93	0,22	25
34	30 à 34	30 x 5,0	M10 x 40	74	102	0,24	25
39	35 à 39	30 x 5,0	M10 x 40	80	108	0,26	25
44	40 à 44	30 x 5,0	M10 x 40	86	114	0,28	25
49	45 à 49	30 x 5,0	M10 x 40	91	119	0,30	25
61	57 à 61	40 x 5,0	M12 x 40	103	136	0,48	25
71	67 à 71	40 x 5,0	M12 x 40	114	147	0,52	25
77	72 à 77	40 x 5,0	M12 x 40	119	156	0,56	25
89	84 à 89	40 x 5,0	M12 x 40	132	165	0,62	25
102	96 à 102	50 x 5,0	M12 x 60	145	178	0,84	10
109	102 à 109	50 x 5,0	M12 x 60	152	185	0,88	10
115	109 à 115	50 x 5,0	M12 x 60	159	192	0,92	10
134	128 à 134	50 x 5,0	M12 x 60	178	211	1,04	10
140	134 à 140	50 x 5,0	M12 x 60	184	217	1,08	10
163	157 à 163	50 x 5,0	M12 x 60	208	241	1,24	10
169	163 à 169	50 x 8,0	M12 x 60	222	255	2,04	10
194	188 à 194	50 x 8,0	M16 x 80	248	281	2,30	1
221	215 à 221	50 x 8,0	M16 x 80	275	308	2,56	1
254	246 à 254	50 x 8,0	M16 x 80	308	341	2,88	1
266	259 à 266	50 x 8,0	M16 x 80	321	354	3,00	1
273	266 à 273	50 x 8,0	M16 x 80	328	361	3,08	1
324	317 à 324	60 x 8,0	M16 x 80	385	425	4,38	1
356	349 à 356	60 x 8,0	M16 x 80	417	457	4,76	1
374	366 à 374	60 x 8,0	M16 x 80	435	475	4,98	1
407	397 à 407	70 x 8,0	M16 x 80	468	508	6,22	1
429	419 à 429	70 x 8,0	M16 x 80	490	530	6,52	1
457	447 à 457	70 x 8,0	M16 x 80	518	558	6,92	1
508	498 à 508	70 x 8,0	M16 x 80	569	609	7,64	1
530	520 à 530	70 x 8,0	M16 x 80	591	631	7,94	1
541	531 à 541	70 x 8,0	M16 x 80	603	643	8,10	1
610	600 à 610	70 x 8,0	M16 x 80	672	712	9,08	1
